Szczegóły Produktu:
|
| Produkt: | Nakładka kolejowa do mocowania szyn stalowych | Standard: | Uic, Arema, ASTM, BS, Tb |
|---|---|---|---|
| Specyfikacja (kg/m):: | 8kg, 9kg, 12kg, 15kg, 18kg, 22kg, 24kg, 30kg, 38kg | Otwór: | 4, 6 otworów |
| Stosowanie: | Szyna dźwigowa Akcesoria - Nakładka na szynę P / szynę QU | Przedmiot: | Tory kolejowe ze stali węglowej |
| High Light: | 30 kg kolejowych talerzy rybnych,24 kg kolejowych talerzy rybnych,38 kg kolejowych talerzy rybnych |
||

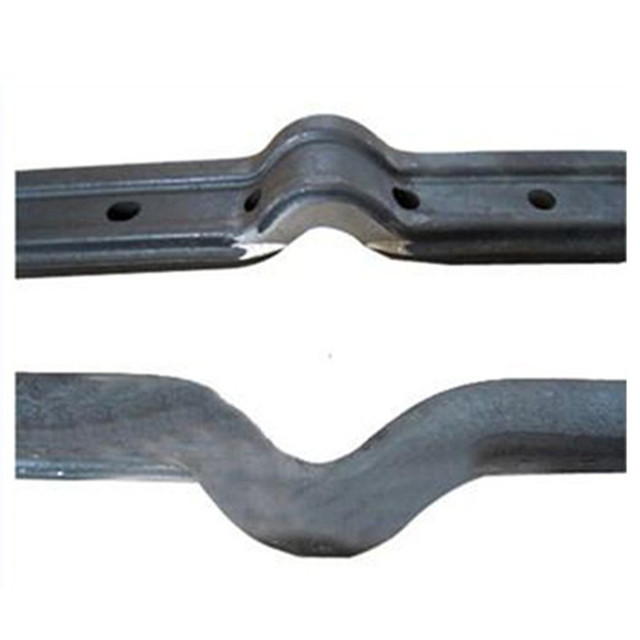

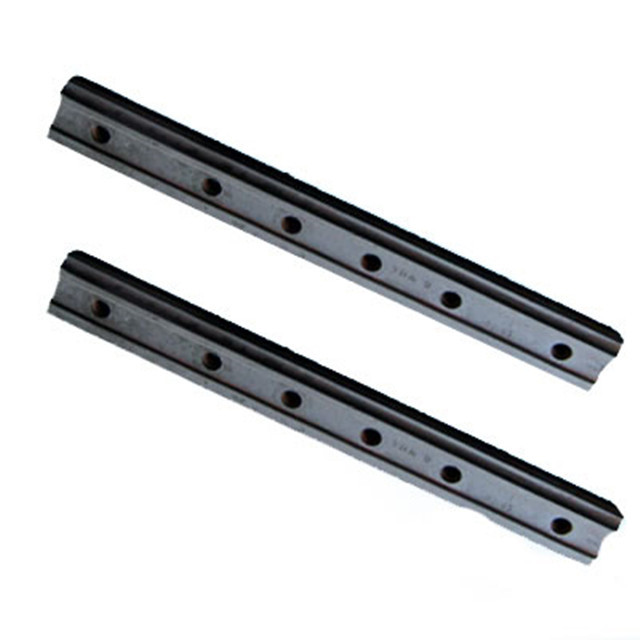

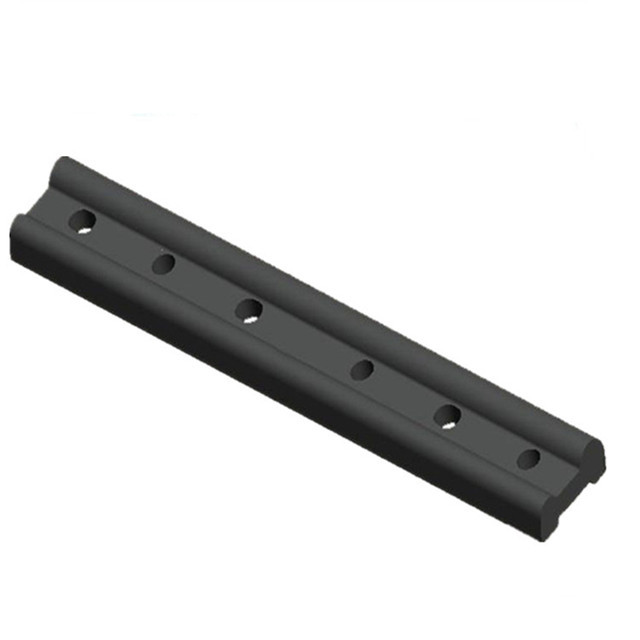

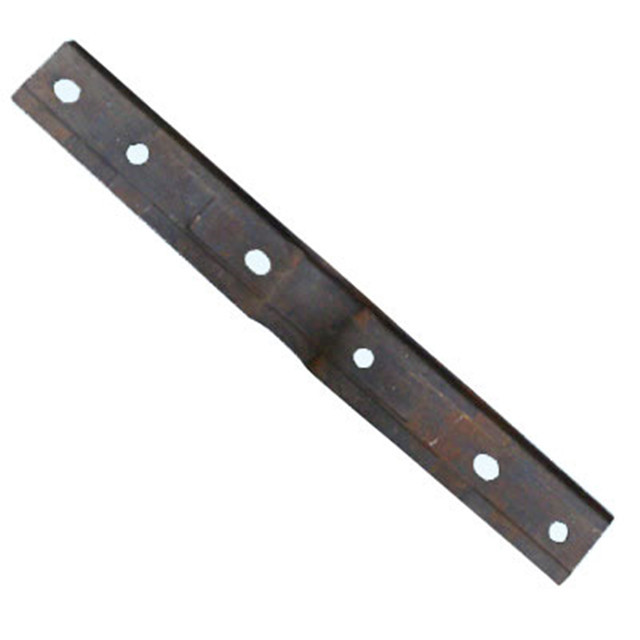

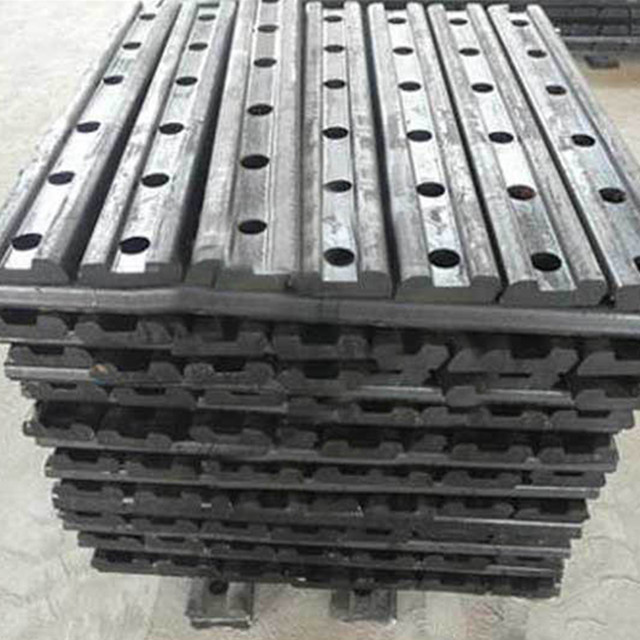

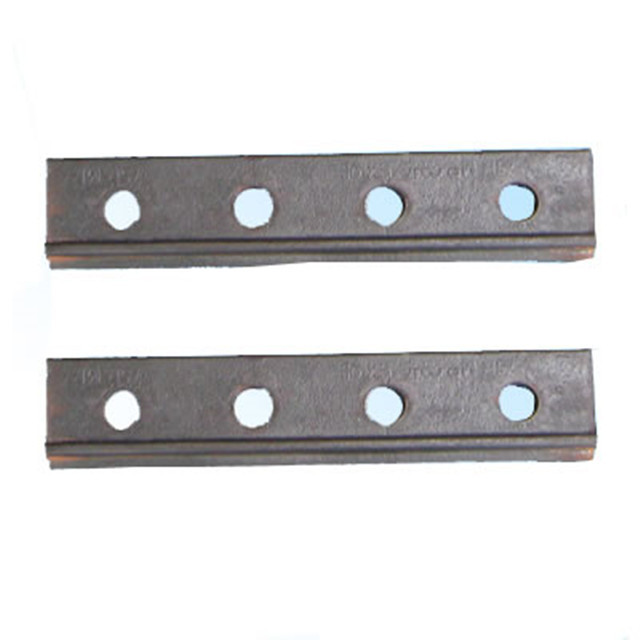

Casting Rolled Railway Fish Plates 38kg 30kg 24kg Specyfikacja
Wstęp
Nakładka jest łącznikiem używanym do połączenia toru z torem.
Jakość wyglądu talerza rybnego: zmwm02
(1) Szyna po walcowaniu musi być prosta i nie powinna mieć znaczącego zginania i skręcania.Dla miejscowego zginania i skręcania szyn lekkich i ciężkich oraz wielkości ich korekty pochylenie czoła szyny nie powinno przekraczać normy.
(2) Powierzchnia szyny powinna być czysta i gładka i nie może mieć żadnych wad takich jak pęknięcia, zaskorupienie lub zadrapania;powierzchnie końcowe nie mogą mieć śladów skurczu ani przekładek.Zakres wad i wielkości geometrycznych dopuszczalnych dla całej powierzchni szyn lekkich i ciężkich nie może przekraczać normy.
Materiał nakładki: kuta stal;
Specyfikacja: Ta płyta rybna może mieć zastosowanie do szyny lekkiej, szyny ciężkiej i szyny dźwigowej.Może również produkować zgodnie z rysunkami klientów.
Brytyjski standardowy talerz rybny |
||
Rodzaj |
Standard |
Materiał |
BS75R |
BS47-1 | EUROPEJSKA KLASA 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
Standardowy talerz rybny GB / TB |
||
Rodzaj |
Standard |
Materiał |
43KG |
TB/T 2345-2008 | B7 |
50 kg |
||
60 kg |
||
75 kg |
||
Brytyjski standardowy talerz rybny |
||
Rodzaj |
Standard |
Materiał |
BS75R |
BS47-1 | EUROPEJSKA KLASA 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
Standardowy talerz rybny JIS |
||
Rodzaj |
Standard |
Materiał |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
AREMA 2007 Standardowy talerz rybny |
||
Rodzaj |
Standard |
Materiał |
Ścieżka |
AREMA 2007 | AREMA GRADE/STAL GRADE55# |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
Szyna dźwigowa Standardowa płyta rybna |
||
Rodzaj |
Standard |
Materiał |
104lb.CR |
TB/T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||
Długość standardowa: 914,4 mm wywiercony otwór lub wybicie, cztery lub sześć otworów. |
||
Szyna dźwigowa Akcesoria - Nakładka na szynę P / szynę QUkucie i odlewanie definicji walcowanej płyty rybnej i wykorzystuje pręt łączący szynę;
Szyny dźwigowe są przeznaczone do przenoszenia ciężkich ładunków i znajdują szerokie zastosowanie.W Chinach istnieje siedem normalnych modeli szyn dźwigowych o nazwach P18, P24, P38, P43, QU70, QU80, QU100.Waga szyny waha się od 18kg do 88kg na metr.W razie potrzeby możesz znaleźć u nas tabelę przeliczeniową wag i miar.
Każde zastosowanie szyny jest inne i musi być zaprojektowane tak, aby zmaksymalizować wydajność i żywotność, dlatego wybór właściwej szyny ma kluczowe znaczenie dla osiągnięcia tego celu.
| Rodzaj | C | B | A | D | Waga (kg/m) | Standard |
| P18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| P24 | 51 | 92 | 107 | 10,9 | 24,46 | YB222-63 |
| P22 | 50,8 | 93,66 | 93,66 | 10,72 | 22,3 | GB11264-89 |
| P30 | 60,33 | 107,95 | 107,95 | 12,3 | 30,1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38,72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14,5 | 44,65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15,5 | 51,51 | GB 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52,8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63,69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88,96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118,1 | GB3426-82 |
| Model | S (mm) |
S1 (mm) |
S2 (mm) |
S3 (mm) |
S4 (mm) |
S5 (mm) |
Rozmiar szyny |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/P22/P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38/P43 |
| FP-80 | 500 | 52,5 | 121 | 138,5 | 120 | 43 | QU70/QU80 |
Kingrail dostarcza różne produkty kolejowe:
części do wagonów: koła, osie, łożyska, wały, części do wózków, wyroby kuźnicze i odlewnicze
materiały torów kolejowych: fisplates, stalowa szyna i akcesoria, ściągi, klipsy, śruby i nakrętki itp
Mile widziane zarówno małe, jak i duże zamówienia!
