Szczegóły Produktu:
|
Tolerancja obróbki: | +/-0,10 mm | Standard: | GB/T 33926, GB/T 17219, GB/T 12771,10S407, |
---|---|---|---|
Rodzaj: | Sprzęgło membranowe | Materiał: | Odlewanie stali kutej |
Skończyć: | Obróbka CNC | Powłoka: | Proszek diatomitowy |
High Light: | Laminowane elastyczne sprzęgło membranowe,elastyczne sprzęgło z wałem pośrednim |

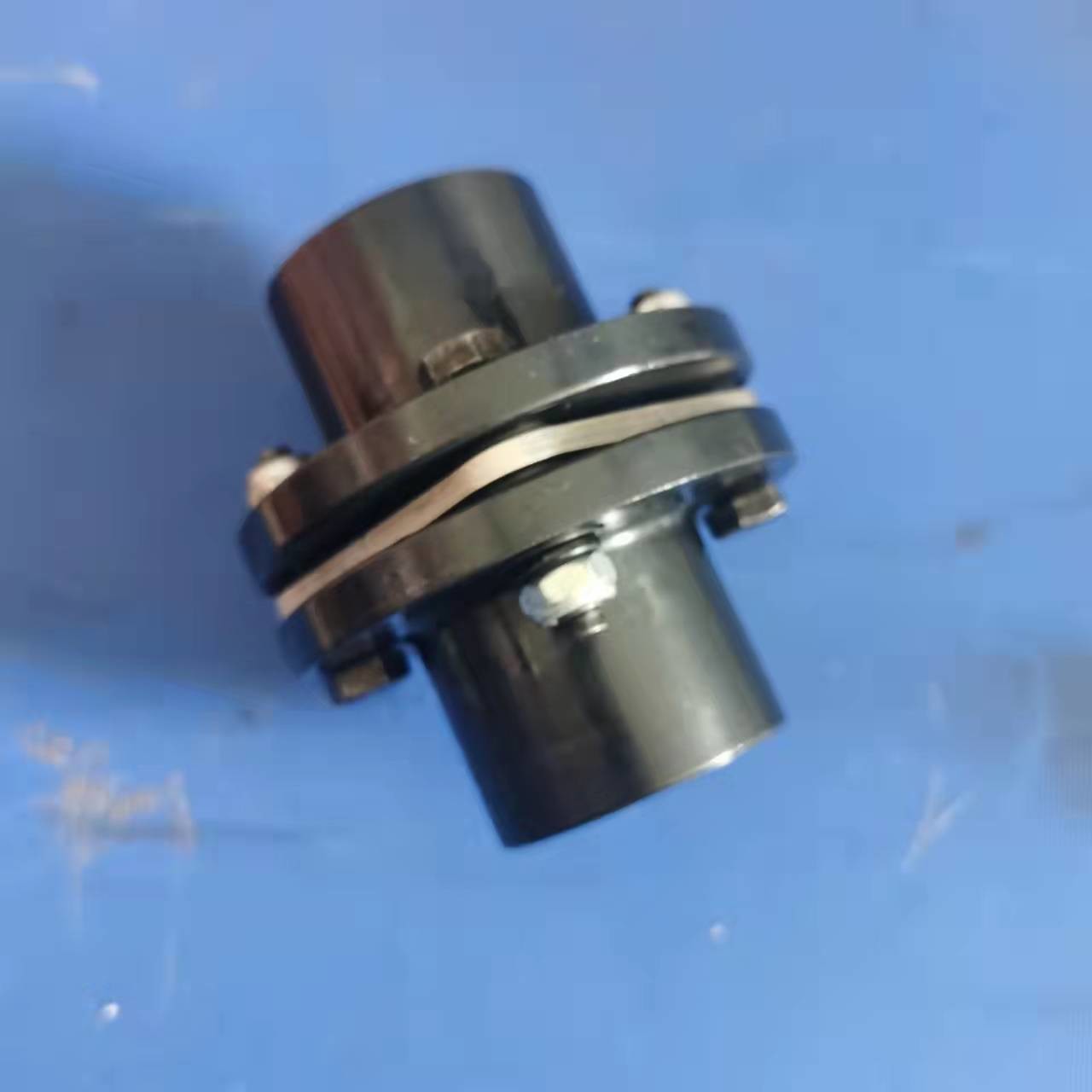

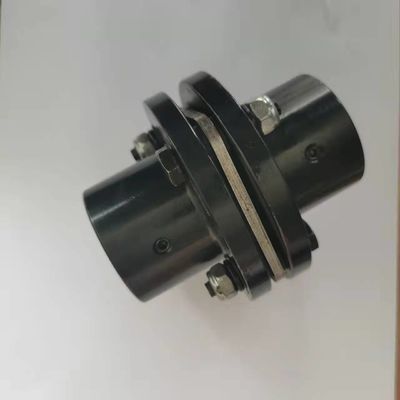

Łącznik membranowy z laminowaną membraną (sprzęgło do folii) z wałem pośrednimwprowadzenie
Sprzęgło odnosi się do urządzenia, które łączy dwa wały lub wały i obracające się części, obraca się razem w procesie przenoszenia ruchu i mocy i nie rozłącza się w normalnych warunkach.Czasami jest również używany jako zabezpieczenie przed nadmiernym obciążeniem połączonych części i pełni rolę zabezpieczenia przeciążeniowego.
Sprzęgła są również nazywane sprzęgłami.Element mechaniczny używany do mocnego połączenia wału napędowego i napędzanego w różnych mechanizmach, aby obracać się razem i przenosić ruch i moment obrotowy.Czasami służy również do łączenia wałów i innych części (takich jak koła zębate, koła pasowe itp.).Często składa się z dwóch połówek, które są odpowiednio połączone za pomocą kluczy lub ciasnych łączników i są mocowane na końcach dwóch wałków, a następnie dwie połówki są w jakiś sposób połączone.Sprzęgło może również kompensować przesunięcie (w tym przesunięcie osiowe, przesunięcie promieniowe, przesunięcie kątowe lub całkowite przesunięcie) między dwoma wałami z powodu niedokładnej produkcji i instalacji, odkształcenia podczas pracy lub rozszerzalności cieplnej itp.;oraz łagodzenie wstrząsów i pochłanianie drgań.
Większość powszechnie stosowanych złączy została znormalizowana lub znormalizowana.Ogólnie rzecz biorąc, konieczny jest jedynie prawidłowy dobór typu złącza oraz określenie typu i rozmiaru złącza.W razie potrzeby nośność można sprawdzić i obliczyć dla jej wrażliwych słabych ogniw;gdy prędkość obrotowa jest wysoka, należy sprawdzić siłę odśrodkową krawędzi zewnętrznej i odkształcenie elementu sprężystego oraz przeprowadzić kontrolę wyważenia.
wpisz edytor broadcast
Sprzęgła można podzielić na dwie kategorie: sprzęgła sztywne i sprzęgła elastyczne.
Sprzęgła sztywne nie mają właściwości buforujących i możliwości kompensacji względnego przemieszczenia dwóch osi, co wymaga ścisłego wyrównania dwóch osi., Łatwa konserwacja, może zapewnić wysoką neutralność dwóch wałów, duży moment obrotowy przekładni i szerokie zastosowanie.Powszechnie stosowane są złącza kołnierzowe, złącza tulejowe i złącza płaszczowe.
Sprzęgła podatne można podzielić na złącza podatne bez elementów sprężystych oraz złącza podatne z elementami sprężystymi.Pierwszy typ ma tylko zdolność kompensacji względnego przemieszczenia dwóch osi, ale nie może buforować i redukować wibracji.Zwykłe są śliskie.Sprzęgła blokowe, zębate, uniwersalne i łańcuchowe itp.;ten drugi typ zawiera elementy sprężyste, oprócz możliwości kompensacji względnego przemieszczenia obu osi, pełni również funkcje buforowania i tłumienia.Jednak ze względu na ograniczenie wytrzymałości elementu sprężystego przenoszony moment obrotowy nie jest generalnie tak dobry jak sprzęgło bez elementu sprężystego.Wspólne elastyczne sprzęgło sworzniowe, elastyczne sprzęgło sworzniowe, sprzęgło w kształcie śliwki, sprzęgło typu oponowego, sprzęgło sprężynowe serpentynowe i sprzęgło trzcinowe itp.
wymagania dotyczące wydajności
W zależności od warunków pracy sprzęgło musi mieć następujące właściwości:
(1) Przenośność.Ruchliwość sprzęgła odnosi się do zdolności do kompensacji względnego przemieszczenia dwóch obracających się elementów.Czynniki, takie jak błędy produkcyjne i instalacyjne między połączonymi komponentami, zmiany temperatury podczas pracy i odkształcenia pod obciążeniem, stawiają wymagania dotyczące możliwości przenoszenia.Ruchomość kompensuje lub odciąża dodatkowe obciążenia między wałami, łożyskami, sprzęgłami i innymi elementami z powodu względnego przemieszczenia między elementami wirującymi.
(2) Buforowanie.W sytuacjach, w których często zaczyna się obciążenie lub zmienia się obciążenie robocze, sprzęgło musi mieć elastyczne elementy do amortyzacji i tłumienia drgań, aby chronić źródło napędu i pracującą maszynę przed uszkodzeniem lub brakiem uszkodzenia.
(3) Bezpieczny, niezawodny, o wystarczającej wytrzymałości i żywotności.
(4) Prosta konstrukcja, wygodny montaż i demontaż oraz konserwacja.
Dobór typu sprzęgła Przy doborze typu sprzęgła należy wziąć pod uwagę następujące punkty.
① Wielkość i charakter wymaganego momentu obrotowego przekładni, wymagania dotyczące funkcji buforowania i redukcji drgań oraz możliwość wystąpienia rezonansu.
② Względne przemieszczenie dwóch osi wału spowodowane błędami produkcyjnymi i montażowymi, obciążeniem wału i deformacją rozszerzalności cieplnej oraz względnym ruchem między komponentami.
③ Dopuszczalne wymiary i metody instalacji oraz niezbędna przestrzeń robocza dla łatwego montażu, regulacji i konserwacji.W przypadku dużych sprzęgieł demontaż i montaż powinien być możliwy pod warunkiem, że wał nie musi poruszać się osiowo.
Ponadto należy również wziąć pod uwagę środowisko pracy, żywotność i warunki, takie jak smarowanie, uszczelnienie i ekonomia, a następnie odnieść się do charakterystyk różnych sprzęgieł, aby wybrać odpowiedni typ sprzęgłaSkrętnie sztywne sprzęgło typu JMII z promieniowo swobodnie demontowalnym pośrednim elementem dystansowym
Rozmiar | Oceniono | Maksymalny | Wymiary w mm | Masa | Waga | |||||||||
Moment obrotowy | prędkość | Wpust | ND1 | ND2 | DZ | SZ | Odległość wału | LG | moment bezwładności | |||||
DA | TKN | n Kmax | D1 | D2 | NL1/NL2 | S1 | S | J | m | |||||
mm | Nm | obr/min | max. | max. | kgm2 | kg | ||||||||
78-6 | 170 | 13400 | 28 | 28 | 39 | 39 | 45 | 2,5 | 30 | 8 | 55 | 115 | 0,001 | 1.2 |
105-6 | 270 | 10000 | 45 | 45 | 63 | 63 | 72 | 2,5 | 45 | 8 | 80 | 170 | 0,003 | 2,5 |
125-6 | 490 | 8400 | 55 | 55 | 76 | 76 | 84 | 2,5 | 55 | 11 | 96 | 206 | 0,009 | 4,5 |
140-6 | 700 | 7500 | 65 | 65 | 91 | 91 | 99 | 2,5 | 65 | 11 | 116 | 246 | 0,015 | 6,4 |
165-6 | 1250 | 6350 | 75 | 75 | 105 | 105 | 114 | 2,5 | 75 | 14 | 136 | 286 | 0,032 | 9,7 |
175-6 | 2000 | 6000 | 80 | 80 | 110 | 110 | 120 | 3,0 | 80 | 15 | 142 | 302 | 0,048 | 12,5 |
195-6 | 3000 | 5350 | 90 | 90 | 120 | 120 | 131 | 3,0 | 80 | 15 | 142 | 302 | 0,073 | 14,9 |
210-6 | 4400 | 5000 | 95 | 95 | 126 | 126 | 139 | 4.0 | 90 | 15 | 160 | 340 | 0,109 | 19,5 |
240-6 | 5700 | 4350 | 110 | 110 | 145 | 145 | 162 | 5.0 | 100 | 18 | 176 | 376 | 0,210 | 28,4 |
255-6 | 7600 | 4100 | 115 | 115 | 154 | 154 | 170 | 5.0 | 110 | 23 | 194 | 414 | 0,315 | 37,5 |
280-6 | 10000 | 3750 | 135 | 135 | 184 | 184 | 186 | 6,0 | 130 | 25 | 232 | 492 | 0,542 | 54,5 |
305-6 | 12000 | 3400 | 145 | 145 | 198 | 198 | 200 | 6,5 | 140 | 27 | 250 | 530 | 0,762 | 66,4 |
335-6 | 18000 | 3100 | 160 | 160 | 214 | 214 | 218 | 7,5 | 150 | 30 | 266 | 566 | 1,18 | 84,2 |
372-6 | 24000 | 2800 | 165 | 165 | 225 | 225 | 228 | 9,5 | 160 | 32 | 280 | 600 | 1,93 | 116 |
407-6 | 34000 | 2550 | 185 | 185 | 250 | 250 | 245 | 11,0 | 175 | 35 | 306 | 656 | 3,06 | 152 |
442-6 | 43000 | 2350 | 200 | 200 | 270 | 270 | 273 | 11,0 | 190 | 38 | 332 | 712 | 4,58 | 192 |
487-6 | 55000 | 2150 | 225 | 225 | 305 | 305 | 298 | 13,0 | 215 | 41 | 376 | 806 | 7,73 | 268 |
522-6 | 69000 | 2000 | 240 | 240 | 325 | 325 | 324 | 13,0 | 230 | 44 | 400 | 860 | 10,7 | 323 |
572-6 | 92000 | 1800 | 265 | 265 | 360 | 360 | 356 | 15,0 | 255 | 47 | 446 | 956 | 17,1 | 431 |
602-6 | 106000 | 1700 | 280 | 280 | 380 | 380 | 368 | 16,0 | 270 | 50 | 470 | 1010 | 22,6 |
514
|
