Szczegóły Produktu:
|
Zakres pomiaru w poziomie: | 1418±25mm | Zakres pomiaru w pionie: | 100±10mm |
---|---|---|---|
Dokładność: | ±0,5 mm | ||
High Light: | Sprzęt do pomiaru torów kolejowych 0,5 mm |

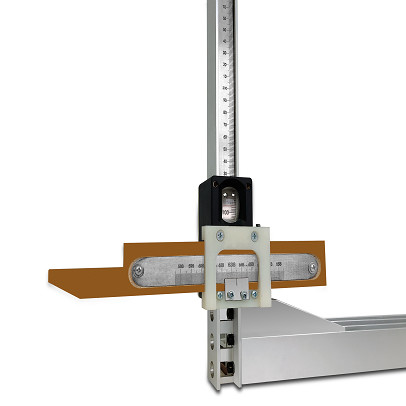

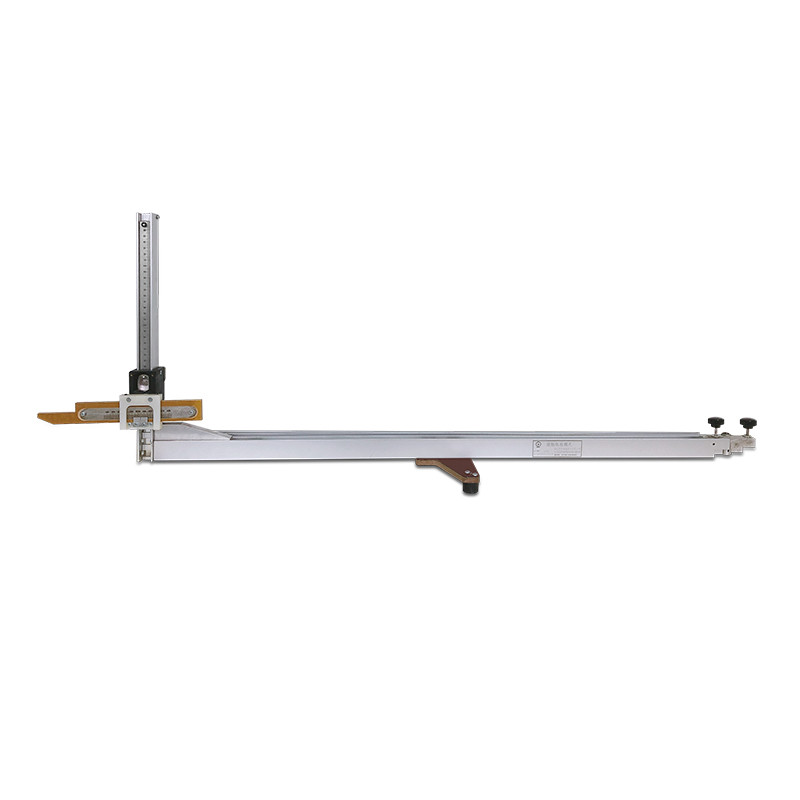

Skrajnia stykowa, zwana również skrajnią trzecią, jest specjalnym przyrządem pomiarowym do pomiaru wysokości prowadzenia szyny stykowej (odległość w pionie między poziomą powierzchnią toru stykowego) oraz wartości wyciągnięcia (pozioma odległość między wewnętrzną powierzchnią kontakt skrajni toru) w transporcie kolejowym.
Pomocnicze urządzenie pomiarowe do miernika z wyświetlaczem cyfrowym, zawierające toczącą się konstrukcję pomiarową zainstalowaną rozłącznie na obu końcach dolnej części korpusu miernika oraz mechanizm popychający zainstalowany po środkowej stronie miernika cyfrowego do pchania miernika do toczenia., tocząca się konstrukcja pomiarowa zawiera korpus instalacyjny, korpus instalacyjny jest wyposażony w rowek montażowy do mocowania z końcem stałym lub końcem pomiarowym korpusu liniału skrajni, a przednie i tylne końce korpusu instalacyjnego są odpowiednio ustawione na jednym bok rowka instalacyjnego.Jest koło pomiarowe, środkowa część boku korpusu instalacyjnego oddalona od rowka instalacyjnego jest wyposażona w koło podporowe do podparcia głównego korpusu linijki pomiarowej, a przednie i tylne końce są wyposażone w koła toczne do chodzenia na powierzchni szyny.Konstrukcja jest prosta, a konstrukcja rozsądna, dzięki czemu skrajnia może być zaimplementowana na szynie i może spełniać wymagania pomiaru skrajni bez powtarzania regulacji, dzięki czemu kontrola linii jest zmieniana z pomiaru punktowego na pomiar liniowy, oraz realizowany jest pełny zakres kontroli linii.
Wskaźnik szyny kontaktowej (trzecia szyna) mazalety ckonfigurowalny, składany i łatwy do przenoszenia, izolacja.
Miernik używany do pomiaru minimalnej odległości między wierzchołkami dwóch wewnętrznych szyn hamulcowych, w tym korpus miernika, przesuwna płytka wzorcowa, stała płytka wzorcowa, sprawdzian i uchwyt.Uchwyt jest zainstalowany pośrodku korpusu manometru.Dno korpusu wyposażone jest w rynnę, aw rynnie znajdują się cięgła, suwaki i mechanizmy sprężynowe.Cięgła montuje się w otworze korpusu głównego sprawdzianu.Płytka pomiarowa zaciska szynę hamulcową poprzez napięcie sprężyny w rynnie, stały klocek pomiarowy znajduje się po jednej stronie dolnej części głównego korpusu sprawdzianu, a główny korpus sprawdzianu jest również wyposażony w linijkę .W porównaniu z istniejącymi narzędziami pomiarowymi, wzór użytkowy charakteryzuje się prostym pomiarem, wysoką dokładnością pomiaru, brakiem czynnika ludzkiego i wygodnym przenoszeniem.
jednostka (mm)
Model | Zakres pomiaru w poziomie | Zakres pomiaru w pionie | Precyzja |
LJ-JCG-I | Dostosuj | Dostosuj | ±0,5 mm |
