Szczegóły Produktu:
|
| Produkt: | Nakładka kolejowa do mocowania szyn stalowych | Standard: | Uic, Arema, ASTM, BS, Tb |
|---|---|---|---|
| Specyfikacja (kg/m):: | 8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG | Otwór: | 4, 6 otworów |
| Stosowanie: | do łączenia szyn świetlnych | Przedmiot: | Tory kolejowe ze stali węglowej |
| Nazwa: | International Standard 4/6 Holes Rail Fishplate Fishplates / Joint Bar for Railways for light rail; | Opakowania: | na paletach lub opakowaniach zdatnych do żeglugi. |
| High Light: | Kolejowe talerze rybne 8 kg,kolejowe talerze rybne 9 kg,12 kg talerze rybne kolejowe |
||
Międzynarodowe standardowe płyty rybne kolejowe 8KG 9KG 12KG Specyfikacja
Wstęp

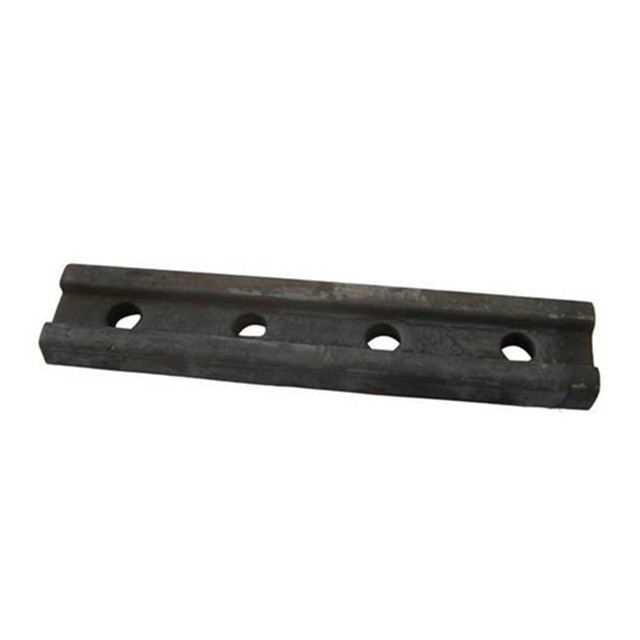

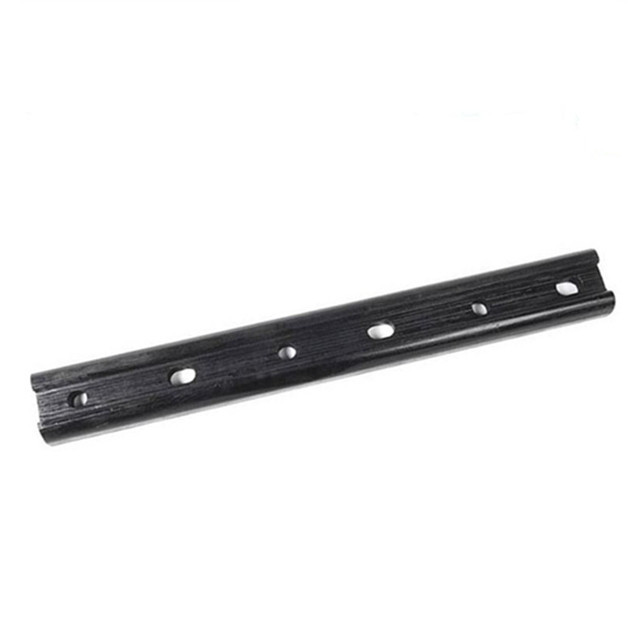

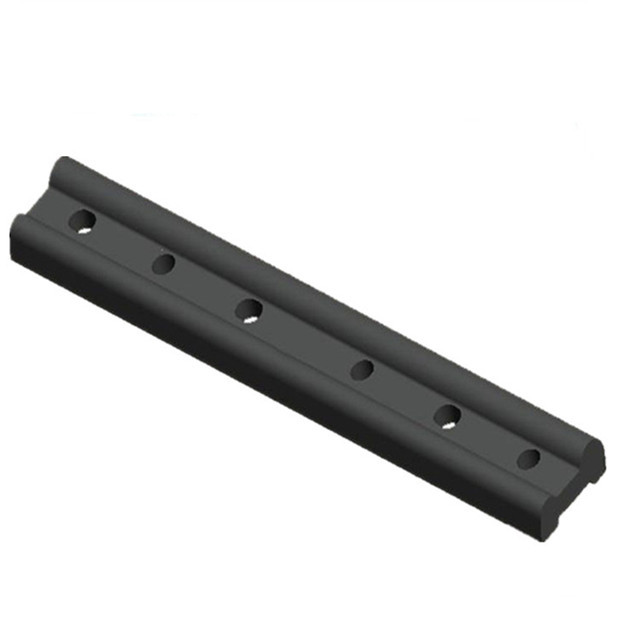

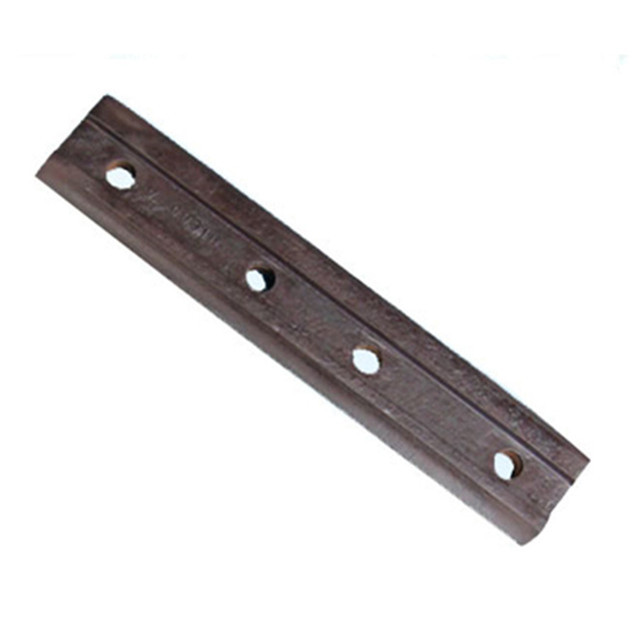

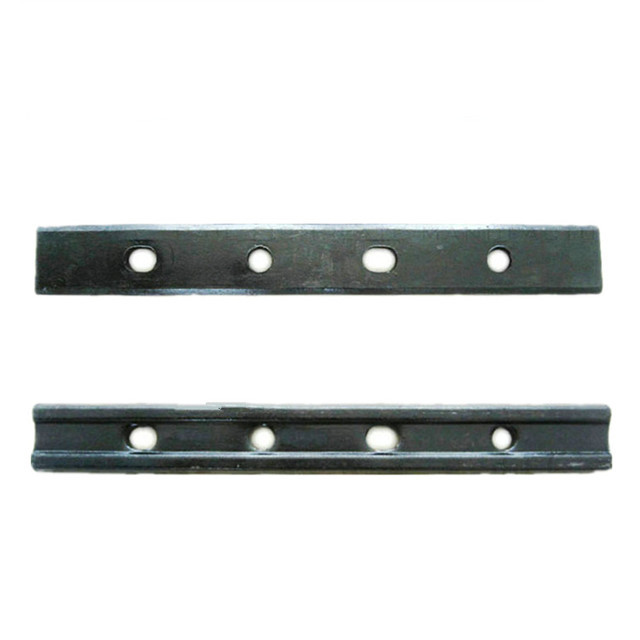

Szyna typu fishtail (szyna złącza szynowego) jest powszechnie znana jako szyna, zwana również płytą typu fishtail, która odgrywa rolę łączącą w złączu szyny.Podzielony na szynę lekką, szynę ciężką i szynę windy.Nakładka jest łącznikiem używanym do połączenia toru z torem.
Jakość wyglądu talerza rybnego:
(1) Szyna po walcowaniu musi być prosta i nie powinna mieć znaczącego zginania i skręcania.Dla miejscowego zginania i skręcania szyn lekkich i ciężkich oraz wielkości ich korekty pochylenie czoła szyny nie powinno przekraczać normy.
(2) Powierzchnia szyny powinna być czysta i gładka i nie może mieć żadnych wad takich jak pęknięcia, zaskorupienie lub zadrapania;powierzchnie końcowe nie mogą mieć śladów skurczu ani przekładek.Zakres wad i wielkości geometrycznych dopuszczalnych dla całej powierzchni szyn lekkich i ciężkich nie może przekraczać normy.
Materiał nakładki: kuta stal;
Specyfikacja: Ta płyta rybna może mieć zastosowanie do szyny lekkiej, szyny ciężkiej i szyny dźwigowej.Może również produkować zgodnie z rysunkami klientów.
Brytyjski standardowy talerz rybny |
||
Rodzaj |
Standard |
Materiał |
BS75R |
BS47-1 | EUROPEJSKA KLASA 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
Standardowy talerz rybny GB / TB |
||
Rodzaj |
Standard |
Materiał |
43KG |
TB/T 2345-2008 | B7 |
50 kg |
||
60 kg |
||
75 kg |
||
Brytyjski standardowy talerz rybny |
||
Rodzaj |
Standard |
Materiał |
BS75R |
BS47-1 | EUROPEJSKA KLASA 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
Standardowy talerz rybny JIS |
||
Rodzaj |
Standard |
Materiał |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
AREMA 2007 Standardowy talerz rybny |
||
Rodzaj |
Standard |
Materiał |
Ścieżka |
AREMA 2007 | AREMA GRADE/STAL GRADE55# |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
Szyna dźwigowa Standardowa płyta rybna |
||
Rodzaj |
Standard |
Materiał |
104lb.CR |
TB/T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||
Długość standardowa: 914,4 mm wywiercony otwór lub wybicie, cztery lub sześć otworów. |
||
Stan interakcji między nakładką a szyną, rzeczywiste obciążenie nakładki i materiał nakładki określają lokalizację, czas, metodę i szybkość uszkodzenia nakładki, a stan interakcji wpływa głównie na pochodzenie pęknięcia.Lokalizacja i czas, warunki obciążenia i warunki materiałowe bardziej określają sposób i szybkość propagacji pęknięć.Kiedy pęknięcie zaczyna się od ujścia nakładki, naprężenie rozciągające jest niewielkie, więc materiał ma większy wpływ na pękanie i rozszerzanie;Obciążenie ma większy wpływ na inicjację i propagację pęknięć.
Każde zastosowanie szyny jest inne i musi być zaprojektowane tak, aby zmaksymalizować wydajność i żywotność, dlatego wybór właściwej szyny ma kluczowe znaczenie dla osiągnięcia tego celu.
| Rodzaj | C | B | A | D | Waga (kg/m) | Standard |
| P18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| P24 | 51 | 92 | 107 | 10,9 | 24,46 | YB222-63 |
| P22 | 50,8 | 93,66 | 93,66 | 10,72 | 22,3 | GB11264-89 |
| P30 | 60,33 | 107,95 | 107,95 | 12,3 | 30,1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38,72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14,5 | 44,65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15,5 | 51,51 | GB 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52,8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63,69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88,96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118,1 | GB3426-82 |
| Model | S (mm) |
S1 (mm) |
S2 (mm) |
S3 (mm) |
S4 (mm) |
S5 (mm) |
Rozmiar szyny |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/P22/P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38/P43 |
| FP-80 | 500 | 52,5 | 121 | 138,5 | 120 | 43 | QU70/QU80 |
Kingrail dostarcza różne produkty kolejowe:
części do wagonów: koła, osie, łożyska, wały, części do wózków, wyroby kuźnicze i odlewnicze
materiały torów kolejowych: fisplates, stalowa szyna i akcesoria, ściągi, klipsy, śruby i nakrętki itp
Mile widziane zarówno małe, jak i duże zamówienia!
Produkty części kolejowych, które możemy dostarczyć:
1, Rail Spike Series: Rail Spike Spike, Rail Dog Spike, Rail Elastyczny Spike itp.
2, seria śrub gąsienicowych: śruba gąsienicowa, śruba segmentowa, śruba metra, śruba tunelowa, śruba sześciokątna, śruba kwadratowa, śruba rozjazdowa, śruba Fishtail, śruba T itp
3, seria klipsów szynowych: klips do szyny Nabla, elastyczny klips do szyny, zacisk napinający szyny SKL, klips do szyny O, klips do blokowania miernika itp
4, seria szyn stalowych: szyny kolejowe, szyny dźwigowe, szyny górnicze, szyny nad głową itp
5, seria kół z szynami stalowymi: koła pociągowe, koła dźwigowe, koła pojazdów Hi-rail itp
6, Inne materiały i akcesoria: izolator szyny, podkładka gumowa szyny, szyna ryflowana, nakrętka, szyna kołek z tworzywa sztucznego, szyna wiązana, podkładka sprężysta, podkładka płaska, wkładka żeliwna, zabezpieczenie przed pełzaniem, pręt pomiarowy szyny itp.
Wykonujemy również mocowania szynowe do szyny dźwigowej i prowadnicy windy, a także inne powiązane produkty.Produkujemy zgodnie z GB/TB (chińskie normy krajowe i normy kolejowe), AREA, UIC, BS, DIN, ASTM i AS.
Nasze produkty powstają głównie metodą kucia na gorąco.
Gwinty szpikulców do śrub szynowych wykonywane są przez walcowanie na gorąco na specjalnych maszynach do gwintowania.
Produkujemy gwinty metryczne, BS, BSW, TR, gwinty okrągłe.
Nasze śruby o wysokiej wytrzymałości występują w różnych specyfikacjach klas 4,8, 4,6, 5,6, 5,8, 6,8, 8,8, 10,9 i 12,9.Dostępnych jest również wiele niestandardowych mocowań.Możemy dostosować nasze produkty również za pomocą rysunków klienta lub próbek.
Dlaczego właśnie my:
1. Firma zajmuje wiodącą pozycję w branży i uzyskała certyfikat systemu jakości SGS-ISO9001: 2008 oraz certyfikat CRCC.Jakość gwarantowana.
2. Mamy 8 profesjonalnych pracowników sprzedaży i ponad 60 profesjonalnych inżynierów.Może dostarczyć profesjonalne i szybkie sugestie i wyceny dotyczące niestandardowych produktów kolejowych
3. Ma′anshan to miasto portowe.Możemy zapewnić Ci szybsze usługi wysyłkowe
4. 20 lat doświadczenia w produkcji i sprzedaży.Rozwiąż na czas wszelkiego rodzaju problemy posprzedażowe.
