Szczegóły Produktu:
|
Produkt: | Nakładka kolejowa do mocowania szyn stalowych | Standard: | Uic, Arema, ASTM, BS, Tb |
---|---|---|---|
Specyfikacja (kg/m):: | 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 | otwór: | 4, 6 otworów |
Stosowanie: | do łączenia lekkiej szyny, ciężkiej szyny, | Przedmiot: | Tory kolejowe ze stali węglowej |
Nazwa: | Ogranicznik nakładek do torów kolejowych i kuta płyta zaciskowa do torów kolejowych 50 kg / M szyna | Opakowania: | na paletach lub opakowaniach zdatnych do żeglugi. |
High Light: | Łącznik szyny ryflowanej QU120,Łącznik szyny ryflowanej QU100 |

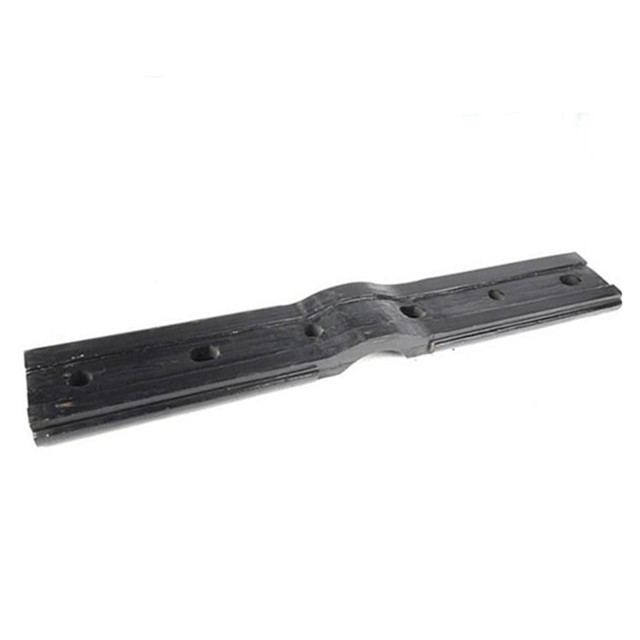

Ogranicznik nakładek do torów kolejowych i kuta płyta zaciskowa do torów kolejowych 50kg / M szyna kolejowa używana do szyny stalowej
Wstęp

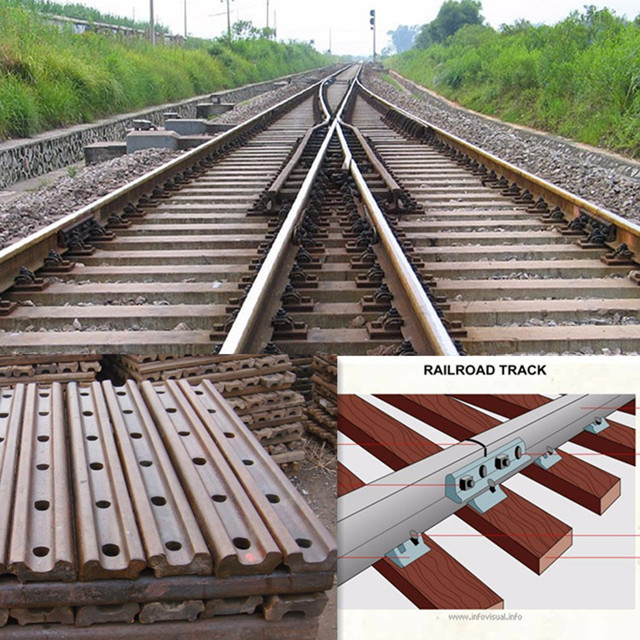

Szyna typu fishtail (szyna złącza szynowego) jest powszechnie znana jako szyna, zwana również płytą typu fishtail, która odgrywa rolę łączącą w złączu szyny.Podzielony na szynę lekką, szynę ciężką i szynę windy.Nakładka jest łącznikiem używanym do połączenia toru z torem.
Nakładka na szynę lekką jest również znana jako szyna drogowa, a nakładka na szynę ciężką jest również znana jako szyna nachylona do szyny podnoszącej.Wszystkie nakładki izolacyjne są wykonane z materiałów izolacyjnych.Izolowana nakładka to nowy rodzaj materiału gąsienicowego wykonanego z materiałów kompozytowych o wysokiej wytrzymałości.Jest odporny na korozję, rdzę, promieniowanie UV, nieprzewodzący i niemagnetyczny.Jest to materiał termoutwardzalny i nie może być przetwarzany dwukrotnie, więc nie boi się kradzieży.
Model nakładki można podzielić na 8kg, 9kg, 12kg, 15kg, 18kg, 22kg, 24kg, 30kg, 38kg, 43kg, 50kg, 60kg, 75kg w zależności od szyny.Izolowana płyta rybna do lekkiej szyny ma 8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG..QU100.QU120 jest również znany jako szyna skośna szyny podnoszącej.
Istnieją dwa rodzaje zwykłych nakładek żeliwnych: nakładka czterootworowa i nakładka sześciootworowa, a za granicą istnieją izolacyjne nakładki BS47 i UIC, takie jak BS80A, BS75R, UIC60, UIC54.W szczególności istnieją cztery rodzaje.
Jakość wyglądu talerza rybnego:
(1) Szyna po walcowaniu musi być prosta i nie powinna mieć znaczącego zginania i skręcania.Dla miejscowego zginania i skręcania szyn lekkich i ciężkich oraz wielkości ich korekty pochylenie czoła szyny nie powinno przekraczać normy.
(2) Powierzchnia szyny powinna być czysta i gładka i nie może mieć żadnych wad takich jak pęknięcia, zaskorupienie lub zadrapania;powierzchnie końcowe nie mogą mieć śladów skurczu ani przekładek.Zakres wad i wielkości geometrycznych dopuszczalnych dla całej powierzchni szyn lekkich i ciężkich nie może przekraczać normy.
Materiał nakładki: kuta stal;
Specyfikacja: Ta płyta rybna może mieć zastosowanie do szyny lekkiej, szyny ciężkiej i szyny dźwigowej.Może również produkować zgodnie z rysunkami klientów.
Brytyjski standardowy talerz rybny |
||
Rodzaj |
Standard |
Materiał |
BS75R |
BS47-1 | EUROPEJSKA KLASA 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
Standardowy talerz rybny GB / TB |
||
Rodzaj |
Standard |
Materiał |
43KG |
TB/T 2345-2008 | B7 |
50 kg |
||
60 kg |
||
75 kg |
Standardowy talerz rybny JIS |
||
Rodzaj |
Standard |
Materiał |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
AREMA 2007 Standardowy talerz rybny |
||
Rodzaj |
Standard |
Materiał |
Szlak |
AREMA 2007 | AREMA GRADE/STAL GRADE55# |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
Szyna dźwigowa Standardowa płyta rybna |
||
Rodzaj |
Standard |
Materiał |
104lb.CR |
TB/T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||
Długość standardowa: 914,4 mm wywiercony otwór lub wybicie, cztery lub sześć otworów. |

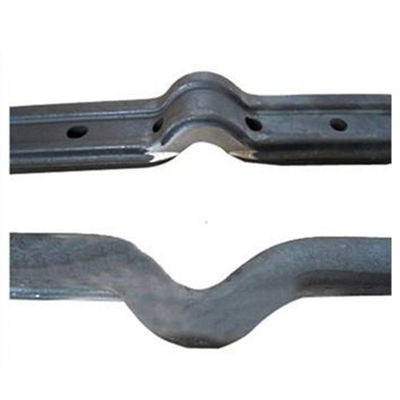

Ogranicznik nakładek do torów kolejowych i kuta płyta zaciskowa do torów kolejowych 50kg / M szyna kolejowa używana do szyny stalowej
Każde zastosowanie szyny jest inne i musi być zaprojektowane tak, aby zmaksymalizować wydajność i żywotność, dlatego wybór właściwej szyny ma kluczowe znaczenie dla osiągnięcia tego celu.
Rodzaj | C | b | A | D | Waga (kg/m) | Standard |
P18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
P24 | 51 | 92 | 107 | 10,9 | 24,46 | YB222-63 |
P22 | 50,8 | 93,66 | 93,66 | 10,72 | 22,3 | GB11264-89 |
P30 | 60,33 | 107,95 | 107,95 | 12,3 | 30,1 | GB11264-89 |
P38 | 68 | 114 | 134 | 13 | 38,72 | GB183-63 |
P43 | 70 | 114 | 140 | 14,5 | 44,65 | GB183-63 |
P50 | 70 | 132 | 152 | 15,5 | 51,51 | GB 183-63 |
QU70 | 70 | 120 | 120 | 28 | 52,8 | GB3426-82 |
QU80 | 80 | 130 | 130 | 32 | 63,69 | GB3426-82 |
QU100 | 100 | 150 | 150 | 38 | 88,96 | GB3426-82 |
QU120 | 120 | 170 | 170 | 44 | 118,1 | GB3426-82 |
Model | S (mm) |
S1 (mm) |
S2 (mm) |
S3 (mm) |
S4 (mm) |
S5 (mm) |
Rozmiar szyny |
FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/P22/P24 |
FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38/P43 |
FP-80 | 500 | 52,5 | 121 | 138,5 | 120 | 43 | QU70/QU80 |

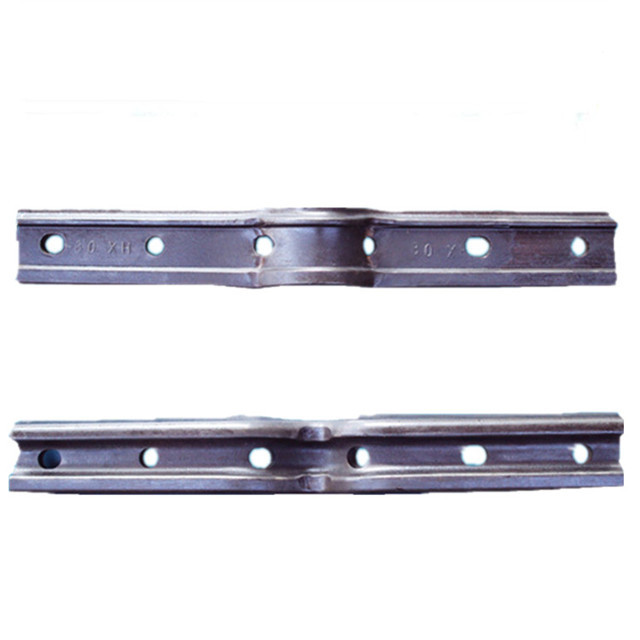

Ogranicznik nakładek do torów kolejowych i kuta płyta zaciskowa do torów kolejowych 50kg / M szyna kolejowa używana do szyny stalowej
Gwarancja na całe życie
Zgodnie z procesem powstawania pęknięć i rozszerzania się nakładki oraz z naszych przybliżonych statystyk dotyczących uszkodzonej nakładki, wczesne uszkodzenie spowodowane przez materiał stanowi znaczną część, zwłaszcza wzrost kruchości materiału spowodowany przez grube ziarna lub ciężkie mieszane kryształy .Sprawa.Ponadto należy zwrócić uwagę na odwęglanie powierzchni materiałów.Dlatego produkcja nakładek musi odbywać się w ścisłej zgodności z procesem produkcyjnym i zalecanym systemem obróbki cieplnej, a jednocześnie należy przejść kontrolę jakości, aby zmniejszyć wczesną awarię spowodowaną przez materiał.Ponadto, z punktu widzenia złożonych warunków użytkowania nakładki rybnej, zapewnienie jakości jej produkcji jest również jednym z najskuteczniejszych środków bezpieczeństwa.
System kontroli jakości spełnia wymagania systemu zarządzania jakością ISO90012015;posiadamy własne centrum kontroli, salę fizyczną i chemiczną oraz zewnętrzne agencje kontrolne, takie jak SGS i BV, w celu kontroli jakości;produkty są eksportowane do Azji, Kazachstanu, Pakistanu, Indii, Tajlandii, Wietnamu, Malezji, Filipin, Kambodży, Indonezji, Mongolii, Bangladeszu, Arabii Saudyjskiej, Europy, Rosji, Wielkiej Brytanii, Włoch, Hiszpanii, Niemiec, Francji, Holandii, Albanii, Północy Ameryka, Kanada, Meksyk, Panama, Kuba, Ameryka Południowa, Brazylia, Ekwador, Chile, Argentyna, Boliwia, Kostaryka, Oceania, Australia, Nowa Zelandia, Afryka, Egipt, RPA, Kongo, Zimbabwe, Senegal, Sierra Leone, Mozambik itp.

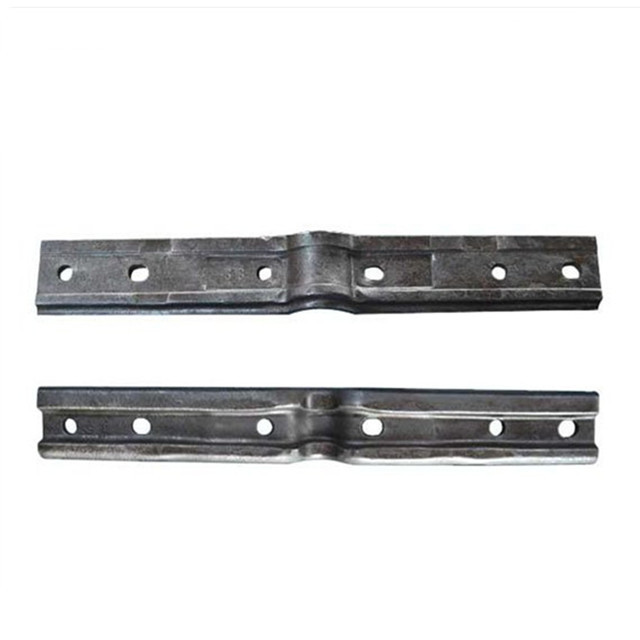

Ogranicznik nakładek do torów kolejowych i kuta płyta zaciskowa do torów kolejowych 50kg / M szyna kolejowa używana do szyny stalowej
Produkty części kolejowych, które możemy dostarczyć:
1, Rail Spike Series: Rail Spike Spike, Rail Dog Spike, Rail Elastyczny Spike itp.
2, seria śrub gąsienicowych: śruba gąsienicowa, śruba segmentowa, śruba metra, śruba tunelowa, śruba sześciokątna, śruba kwadratowa, śruba rozjazdowa, śruba Fishtail, śruba T itp
3, seria klipsów do szyn: klips do szyny Nabla, elastyczny klips do szyny, zacisk napinający szyny SKL, klips do szyny O, klips do blokowania miernika itp
4, seria szyn stalowych: szyny kolejowe, szyny dźwigowe, szyny górnicze, szyny nad głową itp
5, seria kół z szynami stalowymi: koła pociągowe, koła dźwigowe, koła pojazdów Hi-rail itp
6, Inne materiały i akcesoria: izolator szyny, podkładka gumowa szyny, szyna ryflowana, nakrętka, szyna kołek z tworzywa sztucznego, szyna wiązana, podkładka sprężysta, podkładka płaska, wkładka żeliwna, zabezpieczenie przed pełzaniem, pręt pomiarowy szyny itp.
Wykonujemy również mocowania szynowe do szyny dźwigowej i prowadnicy windy, a także inne produkty pokrewne.Produkujemy zgodnie z GB/TB (chińskie normy krajowe i normy kolejowe), AREA, UIC, BS, DIN, ASTM i AS.
Nasze produkty powstają głównie metodą kucia na gorąco.
Gwinty szpikulców do śrub szynowych wykonywane są przez walcowanie na gorąco na specjalnych maszynach do gwintowania.
Produkujemy gwinty metryczne, BS, BSW, TR, gwinty okrągłe.
Nasze śruby o wysokiej wytrzymałości występują w różnych specyfikacjach klas 4,8, 4,6, 5,6, 5,8, 6,8, 8,8, 10,9 i 12,9.Dostępnych jest również wiele niestandardowych mocowań.Możemy dostosować nasze produkty również za pomocą rysunków klienta lub próbek.
Dlaczego właśnie my:
1. Firma zajmuje wiodącą pozycję w branży i uzyskała certyfikat systemu jakości SGS-ISO9001: 2008 oraz certyfikat CRCC.Jakość jest gwarantowana.
2. Mamy 8 profesjonalnych pracowników sprzedaży i ponad 60 profesjonalnych inżynierów.Może dostarczyć profesjonalne i szybkie sugestie i wyceny dotyczące niestandardowych produktów kolejowych
3. Ma′anshan to miasto portowe.Możemy zapewnić Ci szybsze usługi wysyłkowe
4. 20 lat doświadczenia w produkcji i sprzedaży.Rozwiąż na czas wszelkiego rodzaju problemy posprzedażowe.
Kingrail dostarcza różne produkty kolejowe:
części do wagonów: koła, osie, łożyska, wały, części do wózków, wyroby kuźnicze i odlewnicze
materiały torów kolejowych: fisplates, stalowa szyna i akcesoria, ściągi, klipsy, śruby i nakrętki itp
Mile widziane zarówno małe, jak i duże zamówienia!
