Szczegóły Produktu:
|
| Znamionowa nośność: | 2-15ton | Rozstaw osi: | 1200-7000mm |
|---|---|---|---|
| Średnica koła: | 200-600 MM | Ilość kół (szt.): | 4 |
| Prześwit: | 50-75 | Prędkość jazdy (m/min): | 0-25 |
| High Light: | 4-kołowe wagony kolejowe,wagony kolejowe 7000 mm,elektryczny płaski samochód 15 ton |
||

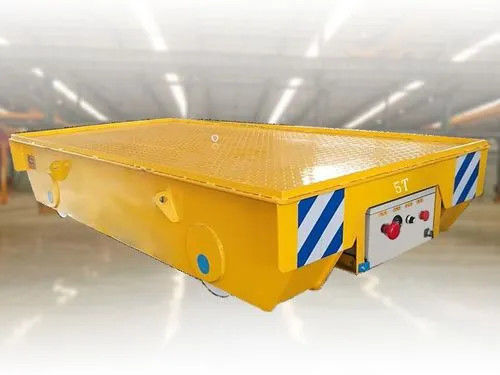

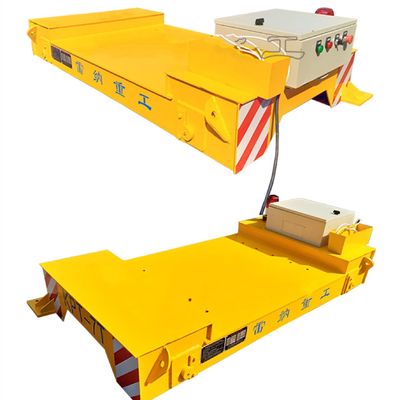

Ta seria elektrycznych płaskich samochodów przyjmuje konstrukcję belki typu skrzynkowego, która ma zalety dużej nośności, braku deformacji, stabilnego rozruchu, dużego momentu rozruchowego, małego wpływu na reduktor, niskiego napięcia, długiej żywotności i bezpiecznej odległości jazdy.W porównaniu z platformą elektryczną KPX z zasilaniem bateryjnym, pozwala uniknąć niedociągnięć w zakresie konserwacji baterii i problemów z ładowaniem, ale ma wyższe wymagania dotyczące układania torów (tor wymaga izolacji).okazja.W przypadku większych odległości do zasilania potrzebnych jest wiele transformatorów.
Opis produktu elektrycznego płaskiego wagonu niskonapięciowego serii KPDS:
Wózki elektryczne płaskie serii KPDS zasilane są z szynowych torów jezdnych przesuwnych.Uziemiony transformator obniżający napięcie obniża zasilanie AC 380 V do trójfazowego AC 36 V, które są odpowiednio połączone z trzema szynami (dodając szynę przewodzącą) i są wprowadzane przez szyny.W skrzynce elektrycznej pojazdu trójfazowe napięcie prądu przemiennego 36 V jest zwiększane do 380 V prądu przemiennego przez transformator podwyższający napięcie, a następnie metalurgiczny silnik prądu przemiennego jest sterowany przez układ sterowania prądu przemiennego w celu sterowania rozruchem, zatrzymaniem, ruchem do przodu, do tyłu i prędkością regulacja płaskiego samochodu.Ta seria elektrycznych płaskich samochodów może być używana na torze w kształcie litery S, torze zakrzywionym i podczas wysokich temperatur;na platformie platformy można zainstalować hydrauliczne lub mechaniczne systemy podnoszenia i inne urządzenia;można zrealizować automatyczne zdalne sterowanie.
Ta seria elektrycznych płaskich samochodów przyjmuje konstrukcję belki skrzynkowej, która ma zalety dużej nośności, braku deformacji, elastyczności i bezpiecznej odległości jazdy.Jednak wymagania dotyczące układania torów są wysokie (tor wymaga izolacji) i nadaje się na okazje o dużej ładowności, dużej częstotliwości użytkowania oraz na średnich i długich dystansach.W przypadku większych odległości do zasilania potrzebnych jest wiele transformatorów.
| Elektryczny płaski samochód zasilany szyną niskiego napięcia Zasilanie przez linię wózka torowego | |||||||||||
| Płaski model samochodu | KPDZ-2t | KPDZ-5t | KPDZ-10t | KPDZ-16t | KPDZ-20t | KPDZ-25t | KPDZ-30t | KPDZ-40t | KPDZ-50t | KPDZ-63t | |
| Znamionowa nośność (t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | |
| Rozmiar tabeli (mm) |
długi(L) | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 |
| szerokość (W) | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2400 | 2400 | 2400 | |
| wysoki (H) | 450 | 450 | 500 | 500 | 550 | 600 | 600 | 650 | 650 | 750 | |
| rozstaw osi (mm) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | |
| Wewnętrzna odległość szyny (mm) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | |
| Średnica koła (mm) | Φ270 | Φ300 | Φ300 | Φ350 | Φ350 | Φ400 | Φ400 | Φ500 | Φ500 | Φ600 | |
| Ilość kół (szt.) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Prześwit (mm) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | |
| prędkość biegu (m/min) | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | |
| Moc silnika (kw) | 1 | 1.2 | 1,6 | 2 | 2,2 | 3 | 3,5 | 4 | 5 | 6,3 | |
| Moc transformatora (KVA) | 3 | 5 | 5 | 6,8 | 6,8 | 6,8 | 10 | 10 | 10 | 20 | |
| Liczba transformatorów (szt.) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| długość biegu (m) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 60 | 50 | 50 | |
| *** duży nacisk koła (KN) | 14,4 | 25,8 | 42,6 | 64,5 | 77,7 | 94,5 | 110,4 | 142,8 | 174 | 221,4 | |
| waga referencyjna (t) | 2,8 | 3,6 | 4.2 | 5,5 | 5,9 | 6,5 | 6,8 | 7,6 | 8 | 10,8 | |
| Model szyny ścierniska | P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 | P50 | |
| Opis: 1. Nośność, rozmiar stołu, wewnętrzna odległość szyny może być zaprojektowana i wyprodukowana zgodnie z potrzebami klienta;2. Opcjonalne bezprzewodowe urządzenie zdalnego sterowania (importowane lub domowe);3. Opcjonalnie Urządzenie zatrzymujące i ograniczające ruch;4. Opcjonalna funkcja automatycznego wyłączania szyny;5. Opcjonalny silnik szczotkowy DC, silnik bezszczotkowy DC;6. Opcjonalne domowe i importowane urządzenia elektryczne;7. Opcjonalne wymagania dotyczące odporności na wysokie temperatury. |
|||||||||||
| KPDS trójfazowy zasilacz szynowy tabela parametrów technicznych płaskich wagonów kolejowych | ||||||||||||||
| Płaski model samochodu | KPDS-2t | KPDS-5t | KPDS-10t | KPDS-16t | KPDS-20t | KPDS-25t | KPDS-30t | KPDS-40t | KPDS-50t | KPDS-63t | KPDS-80t | KPDS-100t | KPDS-150t | |
| Znamionowa nośność (t) | 2 | 5 | 10 | 16 | 20 | 25 | 30 | 40 | 50 | 63 | 80 | 100 | 150 | |
| Rozmiar tabeli (mm) |
długi(L) | 2000 | 3500 | 3600 | 4000 | 4000 | 4500 | 4500 | 5000 | 5500 | 5600 | 6000 | 6500 | 10000 |
| szerokość (sz) | 1500 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2400 | 2400 | 2400 | 2600 | 2800 | 3000 | |
| wysoki (H) | 450 | 450 | 500 | 500 | 550 | 600 | 600 | 650 | 650 | 750 | 800 | 850 | 1200 | |
| rozstaw osi (mm) | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 | 4300 | 4700 | 4900 | 7000 | |
| Wewnętrzna odległość szyny (mm) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
| Średnica koła (mm) | Φ270 | Φ300 | Φ300 | Φ350 | Φ350 | Φ400 | Φ400 | Φ500 | Φ500 | Φ600 | Φ600 | Φ600重 | Φ600重 | |
| Ilość kół (szt.) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
| Prześwit (mm) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
| prędkość biegu (m/min) | 0—25 | 0—25 | 0—25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-18 | |
| Moc silnika (kw) | 0,8 | 1,5 | 1,5 | 2,2 | 2,5 | 3 | 4 | 5,5 | 5,5 | 7,5 | 7,5 | 11 | 15 | |
| Moc transformatora (KVA) | 3 | 5 | 5 | 6,8 | 6,8 | 6,8 | 10 | 10 | 10 | 20 | 20 | 30 | 30 | |
| Liczba transformatorów (szt.) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| długość biegu (m) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 60 | 50 | 50 | 50 | 50 | 50 | |
| *** duży nacisk koła (KN) | 14,4 | 25,8 | 42,6 | 64,5 | 77,7 | 94,5 | 110,4 | 142,8 | 174 | 221,4 | 278,4 | 343,8 | 265,2 | |
| waga referencyjna (t) | 2,8 | 3,6 | 4.2 | 5,5 | 5,9 | 6,5 | 6,8 | 7,6 | 8 | 10,8 | 12,8 | 14,6 | 26,8 | |
| Zalecany model szyny | P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 | P50 | P50 | QU100 | QU100 | |
| Opis: 1. Nośność, rozmiar stołu, wewnętrzna odległość szyny może być zaprojektowana i wyprodukowana zgodnie z potrzebami klienta;2. Opcjonalne bezprzewodowe urządzenie zdalnego sterowania (importowane lub domowe);3. Opcjonalne automatyczne urządzenie zatrzymujące i ograniczające w przypadku napotkania ludzi;4. Można wybrać funkcję automatycznego wyłączania ścieżki;5. Można wybrać funkcję bezstopniowej regulacji prędkości falownika;6. Można wybrać domowe urządzenia elektryczne i importowane urządzenia elektryczne; | ||||||||||||||
