Szczegóły Produktu:
|
Standard:: | AiSi, ASTM, bs, DIN, GB, JIS | Średnica otworu na śrubę:: | 22mm 24mm, zgodnie z wymaganiami klienta |
---|---|---|---|
Stopień:: | Q235/55Q/U71Mn/75V/50Mn/45Mn | Długość: | 6-12m |
Skrajnia kolejowa:: | Normalny wskaźnik | Specyfikacja:: | 4kg/m, 8kg/m 12kg/m, 15kg/m, 18kg/m, 22kg/m, 24kg/m,38-60 |
High Light: | Szyna stalowa P38,szyna stalowa P30,szyna stalowa 45Mn |
Wstęp doSzyna dźwigowa P24 P30 P38 P43 Szyna stalowa 38kg/m Szyna ciężka i lekka 45Mn materiał
Szyny to główne elementy torów kolejowych.Jego zadaniem jest kierowanie kołami taboru do przodu, przenoszenie ogromnego nacisku kół i przenoszenie ich na podkłady.Szyny muszą zapewniać ciągłą, gładką i najmniej oporową powierzchnię toczenia kół.W zelektryfikowanych kolejach lub odcinkach automatycznego blokowania szyny mogą być również wykorzystywane jako obwody torowe
Szyna wózka dźwigu musi być przymocowana do belki jezdnej, a szyna wózka musi być przymocowana do belki głównej.Gdy dźwig jest uruchomiony, tor nie może poruszać się w poziomie ani w pionie, a tor powinien być łatwy do regulacji.
długość
Standardowe długości szyn to 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5m.
Po uzgodnieniu pomiędzy dostawcą a nabywcą i wskazanym w umowie, może być dostarczona pewna proporcja szyn o nieokreślonej długości o długości od 4m do 8,9m.Jednak przy obliczaniu masy jest on podwyższony o 100 mm.
Dopuszczalna odchyłka długości szyny wynosi +50 0 mm.
kształt
Krzywizna boczna szyny nie powinna być większa niż 1,5 mm na metr, a krzywizna całkowita nie może być większa niż 8 mm.
Całkowita krzywizna szyn w kierunku górnym i dolnym nie powinna przekraczać 6 mm.
Koniec szyny nie powinien być wygięty o więcej niż 1 mm na odcinku 0,5 m.
Szyna suwnicy QU120 jest ograniczona wydajnością urządzeń do prostowania.Stopień krzywizny jest negocjowany zarówno przez podaż, jak i popyt.
Skręcanie szyny nie powinno być większe niż 1/10 000 całej długości szyny.
Asymetria przekroju poprzecznego szyny i osi pionowej: dno szyny nie powinno być większe niż 2 mm, a główka szyny nie powinna być większa niż 0,6 mm.
Dno szyny nie powinno być zagłębione.Środek dna szyny nie powinien wystawać więcej niż 0,5 mm z obu stron.
waga
Szyny dostarczane są zgodnie z wagą teoretyczną.
produkcja
Szyny wykonane są z uspokojonej stali z wytopu paleniskowego.
Należy zastosować proces produkcyjny, który nie powoduje powstawania białych plam na szynie.
Właściwości mechaniczne
Wytrzymałość szyny na rozciąganie jest nie mniejsza niż 90 kg/mm.
Jakość powierzchni
Na powierzchni szyny nie mogą znajdować się pęknięcia, fałdy, blizny, pęcherze i wtrącenia.Dopuszczalne są wgniecenia, wgłębienia i rysy o głębokości nie większej niż dopuszczalna ujemna wartość odchyłki wymiaru szyny oraz linie włoskowate o głębokości nie większej niż 1 mm.
Na czole szyny nie mogą znajdować się resztkowe pęknięcia, rozwarstwienia i otwory skurczowe.
Czoło szyny powinno być przycięte prosto, a pochylenie czoła nie powinno przekraczać 5 mm w dowolnym kierunku.Zadziory o długości nie mniejszej niż 4 mm należy usunąć.
Wady powierzchniowe szyny mogą być czyszczone wzdłużnie łopatą pneumatyczną, a głębokość czyszczenia (obliczona jednostronnie) nie powinna być większa niż dopuszczalna ujemna odchyłka wymiaru.
Wady powierzchni szyny nie mogą być naprawiane ani wypełniane przez spawanie.
Kolejka świetlna
Rodzaj | Szerokość głowy (mm) | Wysokość (mm) | Szerokość spodu | Grubość sieci (mm) | Teoria Waga (kg/m) | Stopień | Długość |
8kg | 25 | 65 | 54 | 7 | 8.42 | Q235B | 6M |
12kg | 38,1 | 69,85 | 69,85 | 7,54 | 12.2 | Q235B/55Q | 6M |
15kg | 42,86 | 79,37 | 79,37 | 8.33 | 15,2 | Q235B/55Q | 8M |
18kg | 40 | 90 | 80 | 10 | 18,6 | Q235B/55Q | 8-9M |
22kg | 50,8 | 93,66 | 93,66 | 10,72 | 22,3 | Q235B/55Q | 7-8-10M |
24kg | 51 | 107 | 92 | 10,9 | 24,46 | Q235B/55Q | 8-10M |
30kg | 60,33 | 107,95 | 107,95 | 12,3 | 30,1 | Q235B/55Q | 10M |
Ciężka kolej
Szerokość głowy (mm) | Wysokość (mm) | Szerokość spodu | Grubość sieci (mm) | Teoria Waga (kg/m) | Stopień | Długość | |
P38 | 68 | 134 | 114 | 13 | 38,73 | 45MN/71MN | |
P43 | 70 | 140 | 114 | 14,5 | 44,653 | 45MN/71MN | 12,5 mln |
P50 | 70 | 152 | 132 | 15,5 | 51,51 | 45MN/71MN | 12,5 mln |
P60 | 73 | 176 | 150 | 16,5 | 60,64 | U71MN | 25M |
Szyna dźwigowa
Szerokość głowy (mm) | Wysokość (mm) | Szerokość spodu | Grubość sieci (mm) | Teoria Waga (kg/m) | Stopień | Długość | |
QU70 | 70 | 120 | 120 | 28 | 52,8 | U71MN | 12M |
QU80 | 80 | 130 | 130 | 32 | 63,69 | U71MN | 12M |
QU100 | 100 | 150 | 150 | 38 | 88,96 | U71MN | 12M |
QU120 | 120 | 170 | 170 | 44 | 118,1 | U71MN | 12M |
Właściwości chemiczne i właściwości szyny dźwigowej P24 P30 P38 P43 Szyna stalowa 38kg/m szyna ciężka i lekka 45Mn materiał

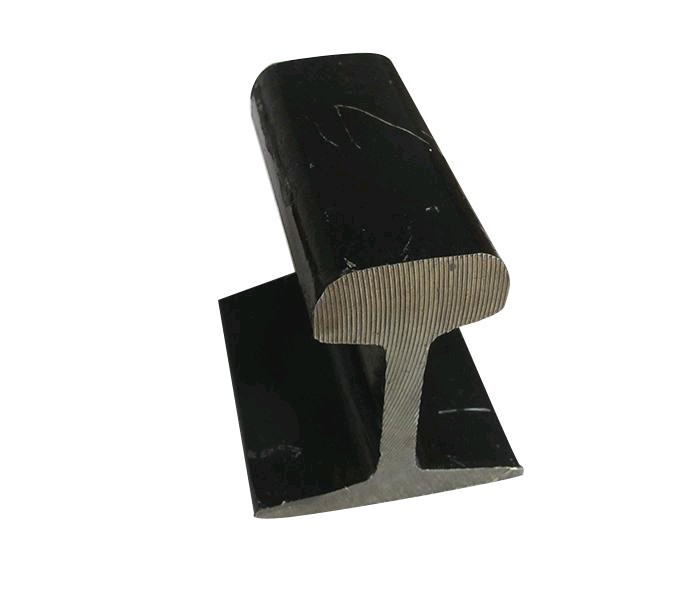

Rozmiar przekroju szyny 38kg: wysokość szyny: 134mm, szerokość dna: 114mm, szerokość główki: 68mm, grubość: 13mm, waga: 38,733kg
Materiał szyny 38 kg: materiał U71Mn, materiał 45Mn, szyna materiałowa 50Mn
Standard szyny 38 kg: GB2585-2007
Długość szyny 38 kg: 12 metrów/sztuka, 12,5 metra/sztuka
Szyna U71Mn to średniomanganowa szyna niskostopowa o podwyższonej zawartości manganu w oparciu o skład chemiczny stali węglowej.;Ciężkie szyny są zazwyczaj wykonane z 50Mn, U71Mn;szyny ciężkie i szyny do podnoszenia wykonane są z U71Mn;GB2585-2007 Szyny gorącowalcowane dla kolei
1. Skład chemiczny: gatunek C Si Mn SPV Nb U71Mn 0,65-0,76 0,15-0,35 1,10-1,40 ≤0,030 ≤0,030 ≤0,030 ≤0,010
2. Własności mechaniczne: gatunek Wytrzymałość na rozciąganie (N/mm^2) Wydłużenie po zerwaniu A/% nie mniej niż nie mniej niż U71Mn 880
