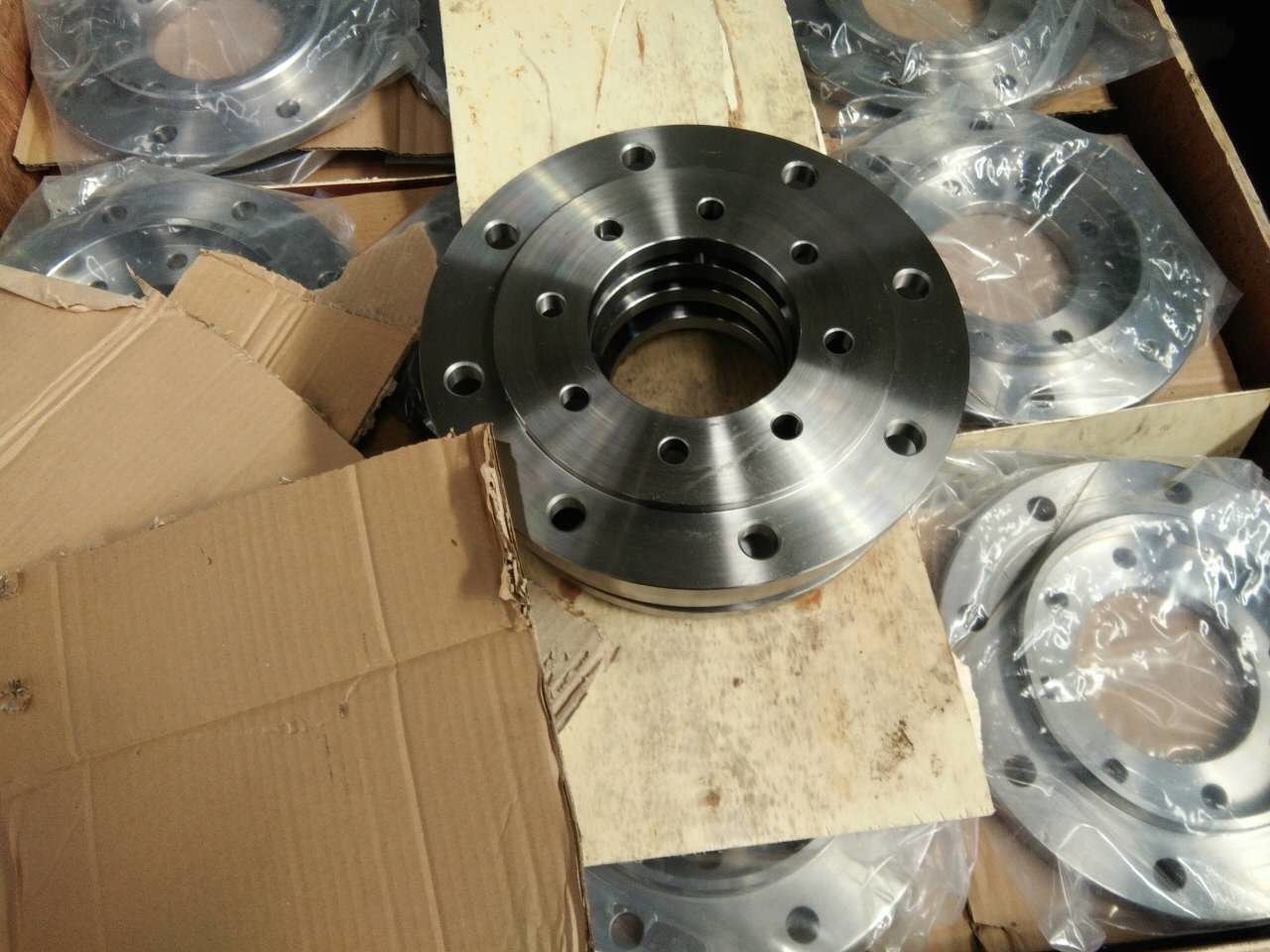

Kuty kołnierz płytowy ze stali nierdzewnej EN1092 DN150 PN16 ANSI Standard

Wprowadzenie kutego kołnierza ze stali nierdzewnej EN1092 DN150 PN16 ANSI Standard

Kołnierz, znany również jako kołnierz lub kołnierz kołnierzowy.Kołnierze są połączonymi częściami między wałami i służą do łączenia końców rur;są również używane jako kołnierze na wlocie i wylocie sprzętu do połączenia między dwoma urządzeniami, takimi jak kołnierze redukcyjne.Połączenie kołnierzowe lub połączenie kołnierzowe odnosi się do rozłączalnego połączenia, w którym kołnierze, uszczelki i śruby są połączone ze sobą jako zestaw połączonych struktur uszczelniających.Kołnierz rurowy odnosi się do kołnierza używanego do rurociągów w instalacji rurociągowej, a używany na sprzęcie odnosi się do kołnierzy wlotowych i wylotowych urządzenia.W kołnierzach znajdują się otwory, a śruby sprawiają, że oba kołnierze są ściśle połączone.Kołnierze są uszczelnione uszczelkami.Kołnierz jest podzielony na kołnierz połączenia gwintowanego (połączenie gwintowane), kołnierz do spawania i kołnierz zaciskowy.Kołnierze są stosowane parami, kołnierze druciane mogą być stosowane do rurociągów niskociśnieniowych, a kołnierze spawane mogą być stosowane do ciśnień powyżej czterech kilogramów.Dodaj uszczelkę między dwa kołnierze i przymocuj je śrubami.Różne kołnierze ciśnieniowe mają różne grubości i używają różnych śrub.Gdy pompy i zawory są podłączone do rurociągów, części tych urządzeń są również wykonywane w odpowiednich kształtach kołnierzy, znanych również jako połączenia kołnierzowe.Wszelkie części łączące, które są przykręcone na obwodzie dwóch płaszczyzn i jednocześnie zamykane, są ogólnie nazywane „kołnierzami”, tak jak połączenie kanałów wentylacyjnych, takie części można nazwać „częściami kołnierzowymi”.Ale to połączenie jest tylko częścią wyposażenia, tak jak połączenie między kołnierzem a pompą wodną, ​​nie jest łatwo nazwać pompę wodną „częściami kołnierzowymi”.Mniejsze, takie jak zawory, można nazwać „częściami kołnierzowymi”

Klasyfikacja
1. Zgodnie ze standardem branżowym przemysłu chemicznego (HG): integralny kołnierz (IF), gwintowany kołnierz (Th), płaski kołnierz do spawania płyt (PL), kołnierz do zgrzewania doczołowego szyi (WN), płaski kołnierz do spawania szyi (SO), gniazdo kołnierz do przyspawania (SW), kołnierz do przyspawania doczołowego (PJ/SE), kołnierz do przyspawania płaski (PJ/RJ), pokrywa kołnierza okładziny (BL(S)), pokrywa kołnierza (BL) [2] .
2. Zgodnie ze standardem przemysłowym petrochemicznym (SH): kołnierz gwintowany (PT), kołnierz do zgrzewania doczołowego (WN), kołnierz do spawania płaskiego (SO), kołnierz do spawania gniazdowego (SW), kołnierz luźny (LJ), pokrywa kołnierza (nie pokazano ).
3. Zgodnie ze standardem przemysłowym mechanicznym (JB): integralny kołnierz, kołnierz do zgrzewania doczołowego, płaski kołnierz do zgrzewania płyty, luźny kołnierz do zgrzewania doczołowego, luźny kołnierz z płaskim pierścieniem do zgrzewania, luźny kołnierz z pierścieniem kołnierzowym Kołnierz, pokrywa kołnierza.
4. Zgodnie z normą krajową (GB): kołnierz integralny, kołnierz gwintowany, kołnierz do zgrzewania doczołowego, kołnierz do zgrzewania płaskiego z szyjką, kołnierz do zgrzewania gniazdowego z szyjką, pierścień do zgrzewania doczołowego z luźnym kołnierzem szyjkowym, kołnierz płaski z płytą Kołnierz do spawania, pierścień do zgrzewania doczołowego luźny kołnierz płyty, płaski pierścień do spawania luźny kołnierz, luźny kołnierz płyty kołnierza, osłona kołnierza.
Materiał
WCB (stal węglowa), LCB (stal węglowa niskotemperaturowa), LC3 (3,5% stal niklowa), WC5 (1,25% chrom 0,5% molibden), WC9 (2,25% chrom), C5 (5% chrom 0,5% molibden), C12 (9% chrom 1% molibden), CA6NM (4 (12% stal chromowa), CA15 (4) (12% chrom), CF8M (316 stal nierdzewna), CF8C (347 stal nierdzewna), CF8 (stal nierdzewna 304) , Stal nierdzewna CF3 (304L), CF3M (stal nierdzewna 316L), CN7M (stal stopowa), M35-1 (Monel), N7M (stop Hastel B), CW6M (stop niklu Hasta C), CY40 (Inconel) Czekaj.

Metoda połączenia

Połączenie kołnierzowe polega na zamocowaniu najpierw dwóch rur, łączników rurowych lub wyposażenia na płycie kołnierzowej, dodaniu podkładek kołnierzowych między dwiema płytami kołnierzowymi i przymocowaniu ich śrubami, aby zakończyć połączenie.Niektóre łączniki rurowe i urządzenia mają już własne kołnierze, które są również połączeniami kołnierzowymi.Połączenie kołnierzowe jest ważną metodą łączenia w budowie rurociągów.Połączenie kołnierzowe jest łatwe w użyciu i może wytrzymać większy nacisk.W rurociągach przemysłowych, w domu, średnica rury jest mała i jest to niskie ciśnienie, a połączenia kołnierzowe nie są widoczne.Jeśli jesteś w kotłowni lub na miejscu produkcyjnym, wszędzie są rury kołnierzowe i urządzenia.[1]
Zgodnie z metodą połączenia, typ połączenia kołnierzowego można podzielić na: płaski kołnierz do zgrzewania płyt, płaski kołnierz do zgrzewania z szyjką, kołnierz do zgrzewania doczołowego z szyjką, kołnierz do zgrzewania gniazdowego, kołnierz gwintowany, pokrywa kołnierza, pierścień do zgrzewania doczołowego z szyjką Luźny kołnierz, płaski kołnierz zgrzewany luźny kołnierz, kołnierz czołowy rowka pierścieniowego i pokrywa kołnierza, płaski kołnierz o dużej średnicy, kołnierz o dużej średnicy z szyjką o dużej średnicy, ośmioznakowa płyta zaślepiająca, luźny kołnierz do zgrzewania doczołowego itp.

posługiwać się
Ponieważ kołnierz ma dobrą wszechstronną wydajność, jest szeroko stosowany w przemyśle chemicznym, budowlanym, wodociągowym, drenażowym, naftowym, lekkim i ciężkim, chłodnictwie, kanalizacji, hydraulice, ochronie przeciwpożarowej, energetyce, przemyśle lotniczym, stoczniowym i innych podstawowych projektach.
Powiązane kategorie
(1) Kołnierz redukcyjny
Nazwa produktu: Kołnierz redukcyjny
Parametry techniczne: zgodnie z normami krajowymi
Standard jakości: wyprodukowany w ścisłej zgodności z odpowiednimi normami opracowanymi przez państwo
Specyfikacja produktu: DN15-DN2000

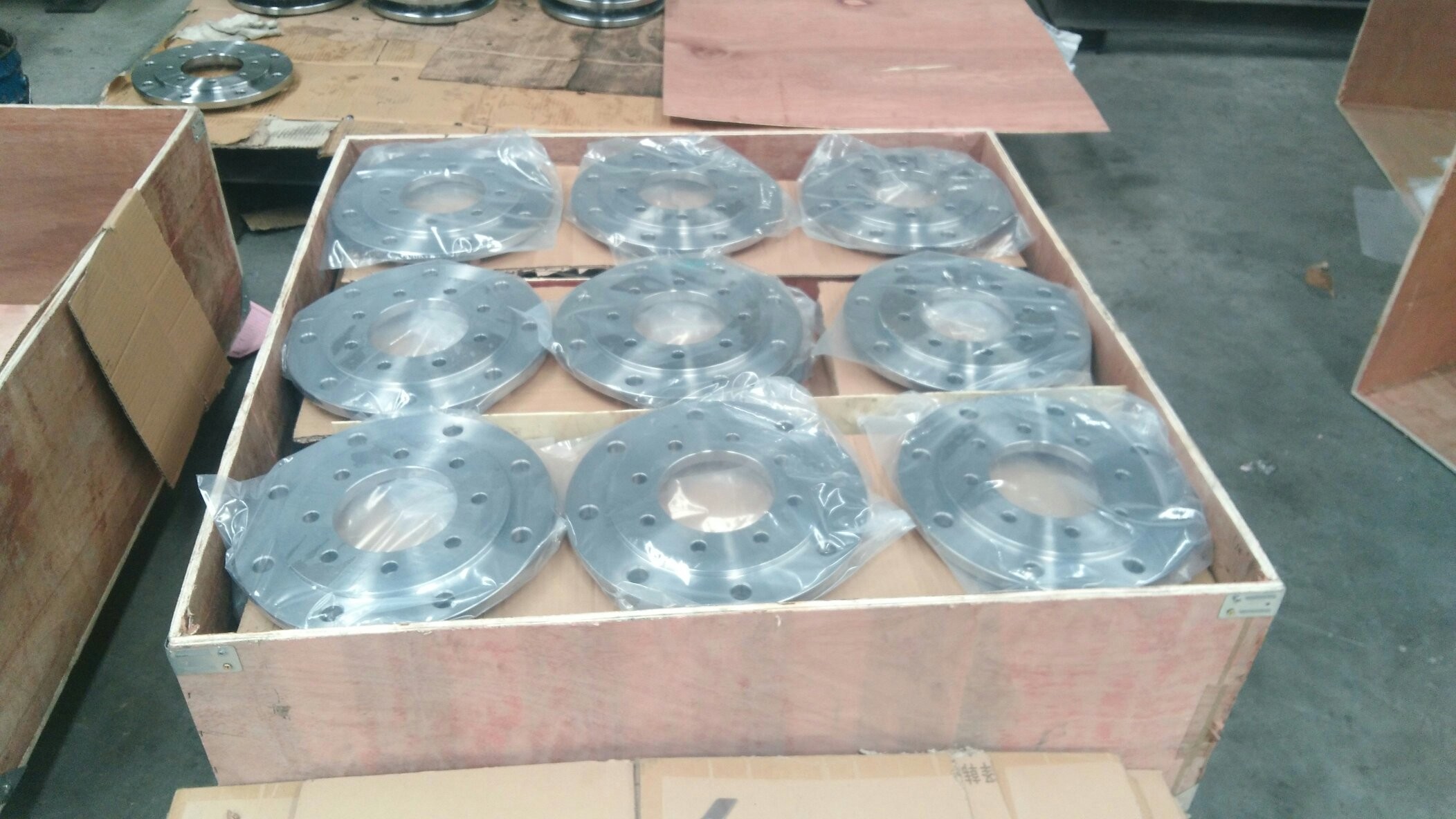

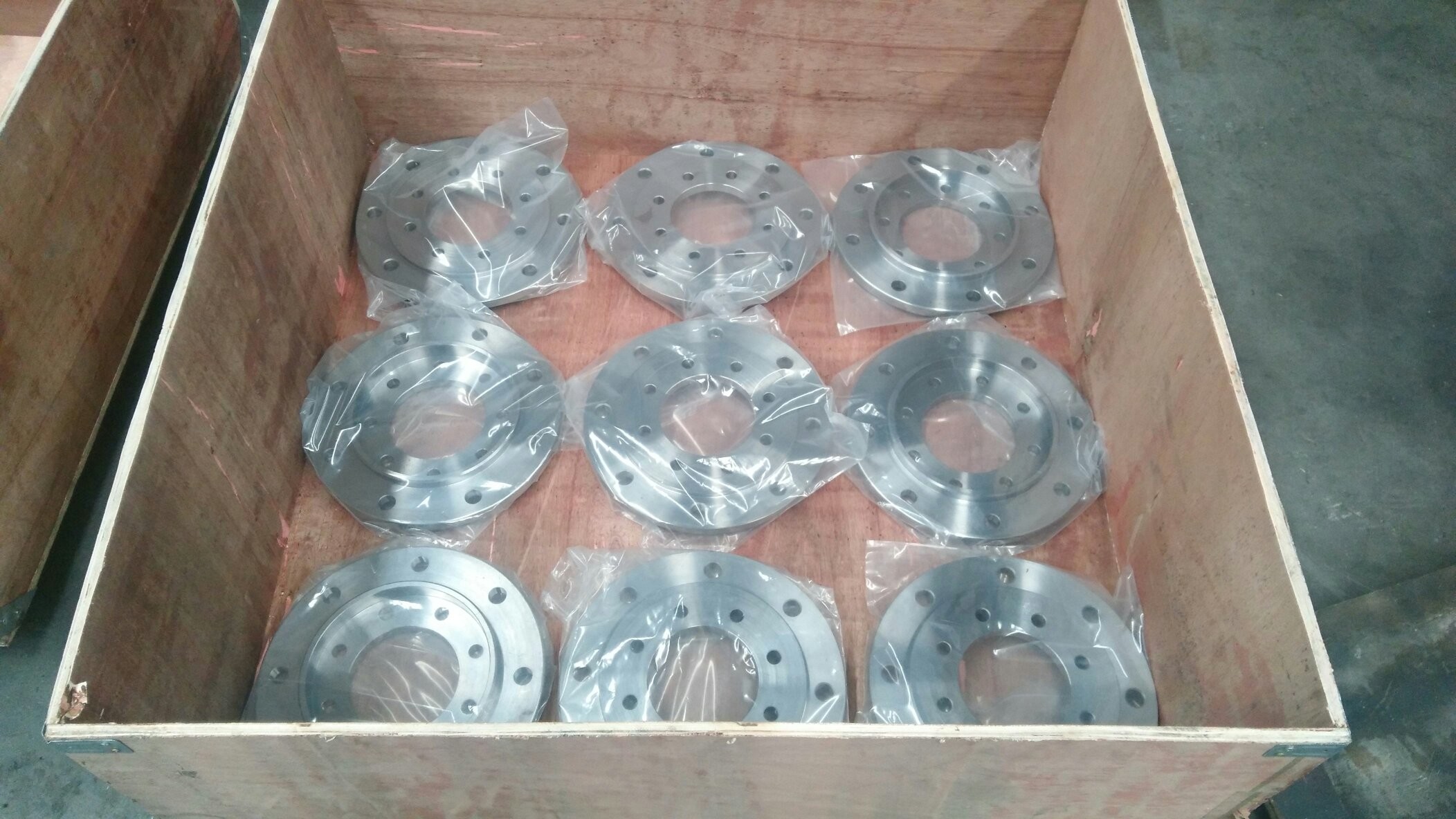

Opakowanie produktu: drewniane pudełko lub inne
Kolor produktu: kolor metaliczny;
Cechy produktu: odporność na korozję, kwasy i zasady, długa żywotność itp., rozsądna kalkulacja ceny, gładka powierzchnia, odporność na kwasy i zasady, odporność na wysoką temperaturę, piękny wygląd, silne właściwości tekstury.
Proces produkcyjny: profesjonalne kucie ogólne, produkcja kucia, cięcie średnich płyt, walcowanie płyt średnich itp.
Metoda przetwarzania: precyzyjne toczenie na tokarkach CNC, zwykła obróbka wykańczająca tokarki, spawanie łukiem argonowym itp.
Ciśnienie nominalne sch5s, sch10s, sch20s, sch30s, sch40s itp.
Norma produkcyjna: norma krajowa, norma amerykańska, norma rosyjska, norma japońska itp.
Materiał: 201, 304.316.316L.0Cr18Ni9.321.202 itd.
Zastosowanie: Szeroko stosowane w ochronie wody, energetyce, elektrowniach, armaturze rurowej, przemyśle, zbiornikach ciśnieniowych itp.
Sposób połączenia: nakrętka kołnierzowa, połączenie śrubowe.
(2) Kołnierz ze stali nierdzewnej
Nazwa produktu: Kołnierz ze stali nierdzewnej
Dane techniczne: 1/2″～240″ (10-6000)
Klasa ciśnienia: 0.6MPa ~ 32MPa, 150Lb ~ 2500Lb, PN0.25-PN42.0
Materiał: 304, 304L, 321, 316, 316L, 310S i inne materiały
Norma Ministerstwa Przemysłu Chemicznego: HG5010-52～HG5028-58, HGJ44-91～HGJ65-91, HG20592-2009 (seria PN), HG20615-2009 (seria Calss)
Zastosowania: kotły i zbiorniki ciśnieniowe, przemysł naftowy, chemiczny, stoczniowy, farmaceutyczny, metalurgiczny, maszynowy, spożywczy i inne.
(3) Kołnierz zbiornika ciśnieniowego
Nazwa produktu: kołnierz zbiornika ciśnieniowego
Dane techniczne: DN300 ~ 3000
Uwagi o produkcie: Przemysł aplikacji kołnierzy zbiornika ciśnieniowego: HVAC, energia, zaopatrzenie w wodę do budynków, złączki do zbiorników ciśnieniowych, złączki do rur ciśnieniowych.
Kategoria produktu: Seria kołnierzy
Przemysł aplikacji: HVAC, energia, zaopatrzenie w wodę do budynków, akcesoria do zbiorników ciśnieniowych, akcesoria do rur ciśnieniowych.
Parametry techniczne aplikacji
Uszczelnienie Ciśnienie nominalne PN, MPa (bar) 0,6 1,0 1,6 2,5 4,0 6,4
Powierzchnia wklęsła i wypukła (MFM) DN1300~3000 DN300~3000 DN400~2000 DN300~800
Powierzchnia pióra i wpustu (TG) DN1300~3000 DN300~3000 DN300~3000 DN300~800
Pełna płaszczyzna (FF) DN300~3000 DN300~3000 DN300~3000 DN300~800
(4) Płaski kołnierz do spawania
Płaskie kołnierze do zgrzewania obejmują płaskie kołnierze do zgrzewania płyt i płaskie kołnierze do zgrzewania z szyjką.
Płaski kołnierz spawalniczy (PL)

Płaskie kołnierze do przyspawania nadają się do połączeń rur stalowych o ciśnieniu nominalnym nieprzekraczającym 2,5 MPa.Powierzchnię uszczelniającą płaskiego kołnierza do zgrzewania można wykonać w trzech rodzajach: gładka, wklęsło-wypukła i pióro-wpust.Największe jest zastosowanie gładkiego płaskiego kołnierza spawalniczego.Jest najczęściej używany, gdy średnie warunki są stosunkowo łagodne, takie jak nieoczyszczone sprężone powietrze pod niskim ciśnieniem i woda obiegowa pod niskim ciśnieniem.

Kołnierz z płaską szyjką spawaną (SO)
Wysokość szyjki płaskiego kołnierza zgrzewanego z szyjką jest mniejsza, co poprawia sztywność i nośność kołnierza.W porównaniu z kołnierzami do zgrzewania doczołowego obciążenie spawalnicze jest duże, zużycie prętów spawalniczych jest wysokie i nie może wytrzymać wysokiej temperatury i wysokiego ciśnienia, powtarzalnego zginania i wahań temperatury, ale wygodniej jest zainstalować na miejscu, a proces Można pominąć klepanie i tarcie spawu, co jest bardziej popularne.
(5) Zgrzewanie doczołowe z szyjką (WN)
Kołnierze do spawania doczołowego: Spoiny kołnierza szyjkowego są często określane jako kołnierze z „wysokim czołem”.Jego celem jest przeniesienie ciśnienia na rurociąg, zmniejszając w ten sposób wysokie koncentracje naprężeń w podstawie kołnierza.Spoiny kołnierza szyjkowego są najlepszymi spoinami doczołowymi konstrukcyjnymi, które zapewniają kołnierze ze względu na ich nieodłączną wartość konstrukcyjną.Cena jest jednak stosunkowo wysoka, ponieważ proces produkcji produktu jest skomplikowany.
Kołnierz gwintowany (gwintowany): Kołnierz gwintowany jest połączony z gwintem.Ale środek produktu ma rozmiar gwintu odpowiadający rurce.Jego główną zaletą jest możliwość montażu bez lutowania.
Kołnierze przesuwne: Kołnierze przesuwne mają niższy czop, ponieważ rura wchodzi do pojedynczego kołnierza przed spawaniem.Jest spawany wewnątrz i na zewnątrz, aby zapewnić wystarczającą wytrzymałość, aby zapobiec wyciekom.
Kołnierz Lap: Kołnierz Lap jest w rzeczywistości dokładnie tym samym kołnierzem ślizgowym, z wyjątkiem tego, że jest to promień między otworem a bieżnią kołnierza.Konieczne jest, aby promień miał kołnierze, aby pomieścić końcówki zakładek.Zazwyczaj kołnierze zakładkowe i króćce zakładkowe współpracują ze sobą na końcu systemu montażowego.
Kołnierz z gniazdem do spawania jest podobnym kołnierzem ślizgowym, z wyjątkiem tego, że ma otwór i rozmiar przeciwotworu.Dopasowanie otworu licznika do rury umożliwia wsunięcie rury w kołnierz podobnie jak w kołnierz przesuwny.Średnica mniejszego otworu jest taka sama jak ID, aby pasowała do tej samej rury.Ograniczenie to wbudowany otwór, który działa jak rękaw na ramię przeznaczony do rurki, która ma pozostać na dole.Eliminuje to wszelkie ograniczenia przepływu podczas korzystania z kołnierzy do przyspawania.
(6) Kołnierz do przyspawania gniazda (SW)
Kołnierz do spawania w gnieździe

Forma powierzchni uszczelniającej: powierzchnia wypukła (RF), powierzchnia wklęsła-wypukła (MFM), powierzchnia pióro-wpust (TG), powierzchnia połączenia pierścienia (RJ)
Materiał: Stal węglowa: ASTM A105, 20 #, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Stal stopowa: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ, 35CrMoV, 45CrMo itp.
Norma produkcyjna: ANSI B16.5, GB/T9117.1-2000-GB/T9117.4-200 itd.
(7) Kołnierz gwintowany (TH)
Średnica nominalna kołnierza gwintowanego: DN8 ~ DN100 Ciśnienie robocze: 1,0 ~ 2,5 (MPa) Materiał kołnierza gwintowanego płyty: stal nierdzewna, stal węglowa, stal stopowa.
Zastosowanie kołnierza gwintowanego: nadaje się do zabezpieczania gwintów i uszczelniania rur przemysłowych i cywilnych, takich jak ochrona przeciwpożarowa, gaz, ciepła i zimna woda, klimatyzacja, rury ciśnieniowe powietrza, rury olejowe, instrumenty, rury hydrauliczne itp.
Osłona kołnierza (BL)
Osłona kołnierza, zwana również kołnierzem zaślepionym, to kołnierz bez otworu w środku, który służy do uszczelnienia korka rurowego.Istnieje wiele rodzajów powierzchni uszczelniających, w tym powierzchnia płaska, powierzchnia wypukła, powierzchnia wklęsła-wypukła, powierzchnia wypustu i rowka oraz powierzchnia połączenia pierścienia.
Powierzchnia uszczelniająca: powierzchnia płaska (FF), powierzchnia wypukła (RF), powierzchnia wklęsła i wypukła (MFM), powierzchnia pióro-wpust (TG), powierzchnia połączenia pierścienia (RJ)
Materiały produkcyjne:
Stal węglowa: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
Stal nierdzewna: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
Stal stopowa: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ.
(8) Luźny kołnierz
Luźny kołnierz do zgrzewania doczołowego szyi
Luźny kołnierz kołnierza do zgrzewania doczołowego luźny kołnierz szyjki tulei, pierścień do zgrzewania doczołowego luźny kołnierz płyty tulei, płaski pierścień do zgrzewania luźny kołnierz płyty tulei, obracanie się płyty luźny kołnierz tulei, dodatkowo w celu zaspokojenia potrzeb blokowania po montażu, W pręcie znajdują się otwory , te otwory mogą zapobiegać luzowaniu się śrub pod wpływem wibracji.Niektóre śruby kołnierza z niegwintowanymi, polerowanymi prętami powinny być cienkie, zwane śrubami kołnierza z cienkim prętem.Ten rodzaj śruby kołnierzowej sprzyja łączeniu zmiennych sił.Na konstrukcji stalowej znajdują się specjalne śruby o dużej wytrzymałości, łeb będzie większy, zmieni się też rozmiar.
Luźny kołnierz z płaskim pierścieniem spawanym (PJ/SE)
Płaski kołnierz z luźną tuleją z pierścieniem spawalniczym jest kołnierzem ruchomym, który jest ogólnie dopasowany do akcesoriów wodociągowych i odwadniających (najczęściej spotykanych w złączach kompensacyjnych).Rury i osprzęt są połączone śrubami.Celem stosowania kołnierza z luźną tuleją z płaskim pierścieniem spawalniczym jest generalnie oszczędność materiału.Jego struktura podzielona jest na dwie części.Jeden koniec części rurowej jest połączony z rurą, a drugi koniec jest wykonany w kołnierz, a część kołnierzowa jest osadzona na kołnierzu.Płyta kołnierzowa jest wykonana z materiału niskiej jakości, a część rurowa jest wykonana z tego samego materiału co rura, aby zaoszczędzić materiał.
Płaski kołnierz luźny z pierścieniem spawalniczym:
1. Oszczędność kosztów.Gdy materiał rury jest specjalny i drogi, koszt spawania kołnierzy z tego samego materiału jest wysoki.
2. Jest niewygodny w spawaniu lub obróbce lub wymaga dużej wytrzymałości.Takie jak plastikowe rury, szklane rury stalowe i tym podobne.
3. Łatwy do zbudowania.Na przykład nie jest łatwo wyrównać otwory na śruby kołnierza podczas łączenia lub zapobiec zmianie otworów na śruby kołnierza urządzenia w przyszłości.
Wady luźnego kołnierza płaskiego pierścienia spawalniczego:
1. Niskie ciśnienie.
2. Wytrzymałość pierścienia spawalniczego jest niska (szczególnie, gdy grubość jest mniejsza niż 3 mm)
Standard produkcji płaskiego pierścienia spawalniczego z luźnym kołnierzem:
Norma krajowa: GB/T9112-2000 (GB9113.1-2000～GB9123?4-2000)
Norma amerykańska: ANSI B16.5 Class150, 300, 600, 900, 1500 (WN, SO, BL, TH, LJ, SW)
Norma japońska: JIS 5K, 10K, 16K, 20K (PL, SO, BL, WN, TH, SW)
Norma niemiecka: DIN2573, 2572, 2631, 2576, 2632, 2633, 2543, 2634, 2545 (PL, SO, WN, BL, TH)
Norma Ministerstwa Przemysłu Chemicznego: HG5010-52～HG5028-58, HGJ44-91～HGJ65-91
Standard kołnierza: HG20592-2009 (seria PN) HG20615-2009 (seria Calss)
Standard działu mechanicznego: JB81-59～JB86-59, JB/T74-1994, JB/T79-94～JB/T86-94
Standard zbiornika ciśnieniowego: NB/T47020-2012～NB/T47027-2012, JB1157-82～JB1160-82 B16.47A/B B16.39 B16.48
Kołnierz czołowy rowka pierścieniowego i pokrywa kołnierza

Blindboard
Pierścień zgrzewany doczołowy luźny kołnierz 6
Obrotowy kołnierz
Kołnierz kotwiący
Kołnierz do spawania / okładziny
Numer normy kołnierza stalowego do spawania na zakładkę do zastosowań morskich: Norma ta dotyczy produktów morskich i produktów inżynierii morskiej.Głównymi materiałami są: stal węglowa, stal stopowa, stal niskotemperaturowa, stal nierdzewna.

Główne urządzenie testujące i kontrolne
