Szczegóły Produktu:
|
| Standard:: | AiSi, ASTM, bs, DIN, GB, JIS | Średnica otworu na śrubę:: | 22mm 24mm, zgodnie z wymaganiami klienta |
|---|---|---|---|
| Stopień:: | Q235/55Q/U71Mn/75V/50Mn/45Mn | Długość: | 6-12m |
| Skrajnia kolejowa:: | Normalny wskaźnik | Specyfikacja:: | 4kg/m, 8kg/m 12kg/m, 15kg/m, 18kg/m, 22kg/m, 24kg/m,38-60 |
| High Light: | Stalowa szyna kolejowa 22mm,24mm szyna stalowa kolejowa,szyna stalowa DIN536 |
||

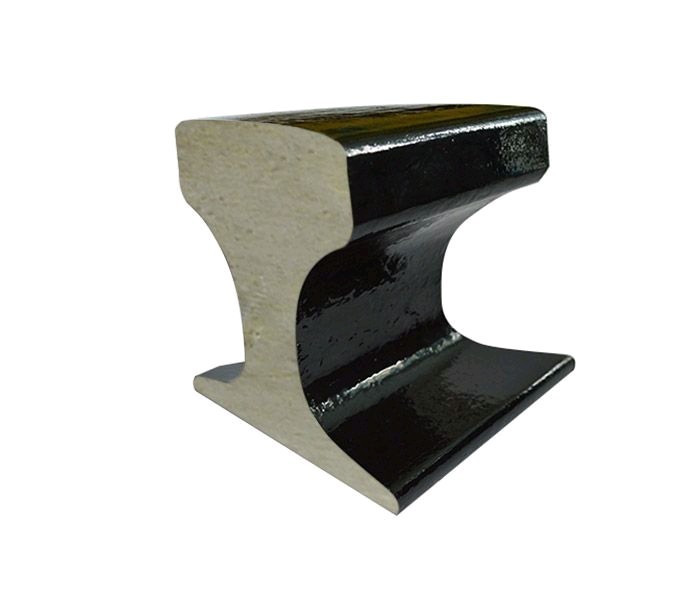

DIN536 Szyna kolejowa ze stali A150 do żurawia o średnicy 22 mm 24 mm
Wprowadzenie stalowej szyny kolejowej DIN536 A150 do żurawia o średnicy otworu na śrubę 22 mm 24 mm
Kingrail dostarcza lokalnie wzmocnioną i utwardzoną szynę ceową, która należy do technicznej dziedziny kolei.Zawiera integralnie uformowane dno szyny, przewężenie szyny, główkę szyny bieżnej, wargę szyny i boczny rowek ochronny szyny umieszczony pomiędzy główką szyny bieżnej a wargą szyny, a górna powierzchnia główki szyny bieżnej jest wzdłuż kierunek długości szyny.Zapewniony jest pierwszy rowek obróbkowy, a drugi rowek obróbkowy znajduje się na powierzchni tocznej rowka osłony bocznej szyny wzdłuż kierunku długości szyny, a pierwszy rowek obróbkowy i drugi rowek obróbkowy zakrywają łatwe otwory na szynie.W obszarze zużycia pierwszy rowek obróbkowy i drugi rowek obróbkowy są wypełniane przez spawanie odpornym na zużycie materiałem spawalniczym.Model użytkowy ma rozsądną konstrukcję i niski koszt produkcji, może skutecznie zwiększyć odporność na zużycie i wytrzymałość powierzchni tocznej zakrzywionej szyny, poprawić wytrzymałość rowka ochronnego szyny, przedłużając w ten sposób żywotność szyny, a przy jednocześnie skracając czas przejazdu tramwaju po krętej drodze.hałas.
Kolejka świetlna
| Rodzaj | Szerokość głowy (mm) | Wysokość (mm) | Szerokość spodu | Grubość sieci (mm) | Teoria Waga (kg/m) | Gatunek | Długość |
| 8kg | 25 | 65 | 54 | 7 | 8.42 | Q235B | 6M |
| 12kg | 38,1 | 69,85 | 69,85 | 7,54 | 12.2 | Q235B/55Q | 6M |
| 15kg | 42,86 | 79,37 | 79,37 | 8.33 | 15,2 | Q235B/55Q | 8M |
| 18kg | 40 | 90 | 80 | 10 | 18,6 | Q235B/55Q | 8-9M |
| 22kg | 50,8 | 93,66 | 93,66 | 10,72 | 22,3 | Q235B/55Q | 7-8-10M |
| 24kg | 51 | 107 | 92 | 10,9 | 24,46 | Q235B/55Q | 8-10M |
| 30kg | 60,33 | 107,95 | 107,95 | 12,3 | 30,1 | Q235B/55Q | 10M |
Ciężka kolej
| Szerokość głowy (mm) | Wysokość (mm) | Szerokość spodu | Grubość sieci (mm) | Teoria Waga (kg/m) | Gatunek | Długość | |
| P38 | 68 | 134 | 114 | 13 | 38,73 | 45MN/71MN | |
| P43 | 70 | 140 | 114 | 14,5 | 44,653 | 45MN/71MN | 12,5 mln |
| P50 | 70 | 152 | 132 | 15,5 | 51,51 | 45MN/71MN | 12,5 mln |
| P60 | 73 | 176 | 150 | 16,5 | 60,64 | U71MN | 25M |
Szyna dźwigowa
| Szerokość głowy (mm) | Wysokość (mm) | Szerokość spodu | Grubość sieci (mm) | Teoria Waga (kg/m) | Gatunek | Długość | |
| QU70 | 70 | 120 | 120 | 28 | 52,8 | U71MN | 12M |
| QU80 | 80 | 130 | 130 | 32 | 63,69 | U71MN | 12M |
| QU100 | 100 | 150 | 150 | 38 | 88,96 | U71MN | 12M |
| QU120 | 120 | 170 | 170 | 44 | 118,1 | U71MN | 12M |
| Specyfikacje | Skład chemiczny | Właściwości mechaniczne | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Numer | Klasyfikacja | C | Si | Mn | P | S | Siła plonowania | Wytrzymałość na rozciąganie | Wydłużenie | |
| zasięg | zasięg | zasięg | max. | max. | min. | zasięg lub min. | min. | |||
| ? | ? | ? | ? | ? | N/mm2(kgf/mm<span style = "box-sizing: border-box; font-size: 12px; margin: 0px; padding: 0px; position: relatywny; line-height: 0; vertical-align: baseline; top: - 0,5 em; obramowanie: 0 pikseli; kontur: 0 pikseli; tło: przezroczyste; kolor: dziedziczenie; rodzina czcionek: „ヒラギノ角ゴ ProN W3”, „Hiragino Kaku Gothic ProN”, 游ゴシック, YuGothic, メイリオ, Meiryo, Verdana , „„Droid Sans” „”, ="" bezszeryfowy;"="">2) | ? | ||||
| AREMA2011 Rozdział 4 „Kolej” |
Standard Wytrzymałość |
0,74-0,86 | 0,10-0,60 | 0,75-1,25 | 0,02 | 0,02 | 510 | 983min. | 10 | |
| Mediator siła |
0,72-0,82 | 0,10-1,00 | 0,70-1,25 | 0,02 | 0,02 | 552 | 1014 min | 8 | ||
| Wysoka wytrzymałość | 0,74-0,86 | 0,10-0,60 | 0,75-1,25 | 0,02 | 0,02 | 827 | 1179 min | 10 | ||
| EN13674−2011 | R260 | 0,62−0,80 | 0,15−0,58 | 0,70−1,20 | 0,025 | 0,025 | − | 880 min | 10 | |
| R350HT | 0,72-0,80 | 0,15−0,58 | 0,70−1,20 | 0,02 | 0,025 | − | 1175 min | 9 | ||
| IRS T12−2009 | GR1080 | 0,60-0,80 | 0,10−0,50 | 0,80−1,30 | 0,03 | 0,03 | 460 | 1080min. | 10 | |
| UIC860−R | GR900A | 0,60-0,80 | 0,10−0,50 | 0,80−1,30 | 0,04 | 0,04 | − | 880-1030 | 10 | |
| JIS E1101−2001 |
Standard Szyna |
37A | 0,55-0,70 | 0,15−0,35 | 0,60-0,90 | 0,045 | 0,05 | − | 690min.(70) | 9 |
| 40N | 0,63-0,75 | 0,15−0,30 | 0,70−1,10 | 0,03 | 0,025 | 800min.(82) | 10 | |||
| 50N | ||||||||||
| 60 | ||||||||||
| JIS E1120−2007 |
HH340 HH370 |
0,72-0,82 | 0,10−0,55 | 0,70−1,10 | 0,03 | 0,02 | − | 1080(110) | 8 | |
| 0,10-0,65 | 0,80−1,20 | 1130(115) | ||||||||
